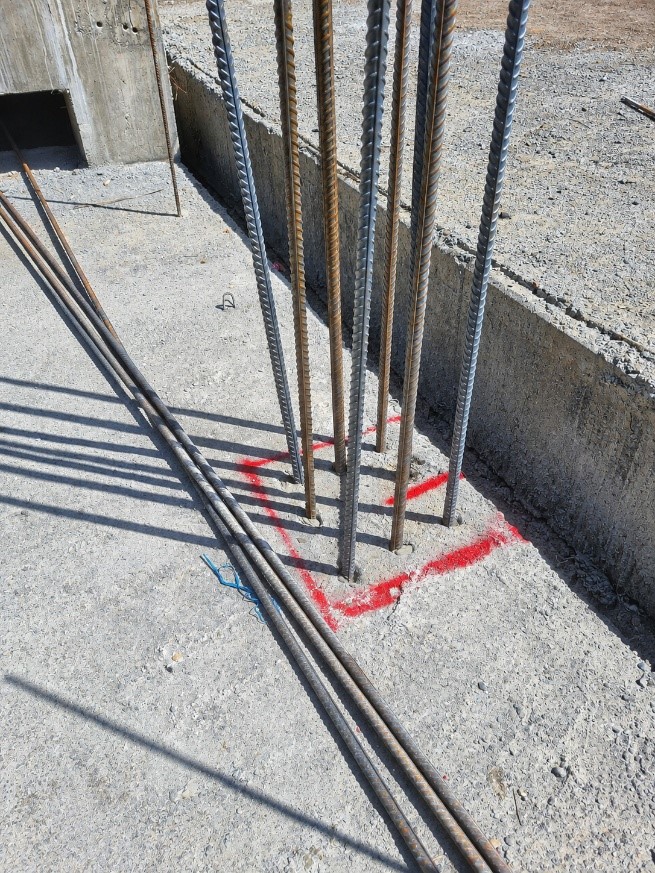

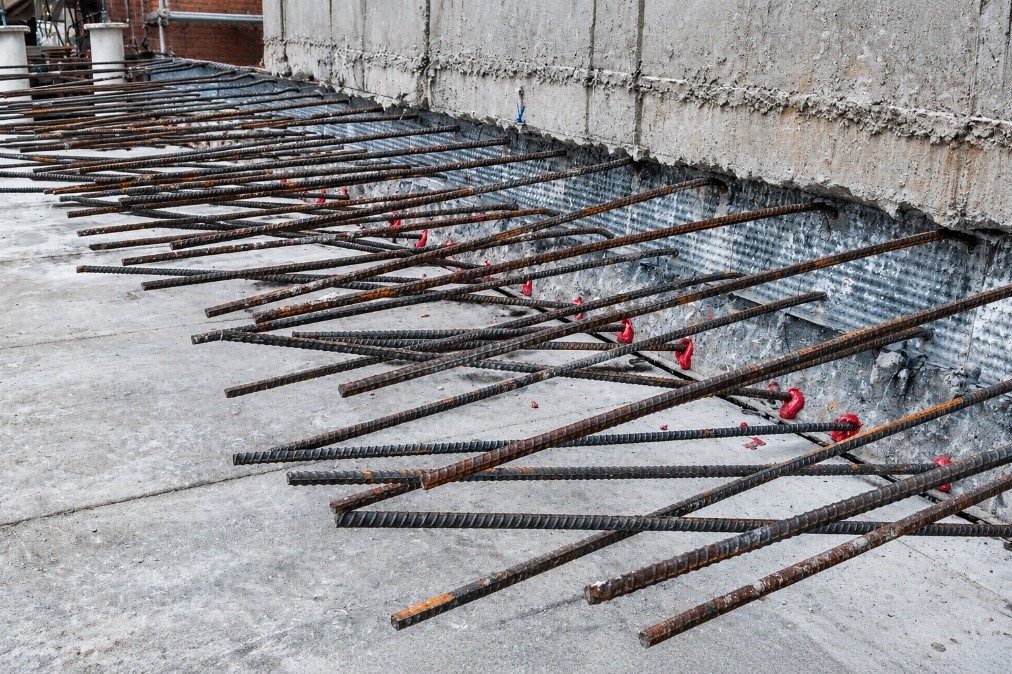

در ادبیات مهندسی عمران،اصطلاح کاشت میلگرد یا کاشت بولت به فرآیند نصب المان‌های فولادی (میلگرد یا انکر) در بتن سخت‌شده اطلاق می‌شود.این روش یکی از مهم‌ترین تکنیک‌ها در مقاوم‌سازی،تعمیر،توسعه و اتصال سازه‌های بتنی محسوب می‌شود.کاشت آرماتور در واقع بخشی از سیستم‌های مهار در بتن (Post-installed Anchors) است که نقش کلیدی در انتقال نیرو بین عضو جدید و عضو موجود دارد.با وجود ظاهر ساده این روش،عملکرد آن کاملاً وابسته به طراحی صحیح،انتخاب عمق کاشت،فاصله از لبه‌ها و کنترل مودهای شکست در کاشت میلگرد است. در صورت عدم رعایت این موارد، شکست‌های ترد و ناگهانی ممکن است رخ دهد.
اهمیت طراحی در سیستم‌های کاشت آرماتور
در برخی کاربردهای غیرسازه‌ای، ممکن است کاشت میلگرد بدون محاسبات پیچیده انجام شود. اما در اغلب پروژه‌های عمرانی، به‌ویژه در:
- مقاوم‌سازی لرزه‌ای
- اتصال المان‌های سازه‌ای
- افزایش ظرفیت اعضای بتنی
- انتقال بارهای کششی و برشی
طراحی دقیق الزامی است.
در این حالت باید موارد زیر بررسی شوند:
- مقاومت کششی و برشی مهار
- فاصله از لبه بتن
- فاصله بین مهارها (Group Effect)
- عمق کاشت
- رفتار تک مهار و گروه مهار
مفهوم مودهای شکست در کاشت آرماتور
اولین و مهم‌ترین گام در طراحی سیستم‌های کاشت، بررسی مودهای شکست (Failure Modes) است.
این مودها به دو دسته اصلی تقسیم می‌شوند:
- مودهای شکست کششی
- مودهای شکست برشی
هدف طراحی اصولی این است که شکست به‌صورت شکل‌پذیر (Ductile) و ترجیحاً در فولاد رخ دهد، نه در بتن.
مودهای شکست کششی در کاشت آرماتور
- گسیختگی فولاد (Steel Failure)
در این حالت، میلگرد یا بولت به مقاومت نهایی خود رسیده و می‌شکند.
ویژگی‌ها:
- شکست شکل‌پذیر
- مطلوب‌ترین حالت طراحی
- قابل پیش‌بینی و ایمن
- شکست Breakout بتن
در این حالت، یک مخروط بتن همراه با مهار از سطح جدا می‌شود.
زاویه مخروط طبق ACI حدود 35 درجه است.
ویژگی‌ها:
- شکست ترد
- وابسته به عمق کاشت و فاصله از لبه
- کاهش‌یافته در بتن‌های مسلح متراکم
- شکست ترکیبی Pry-out و Breakout
این حالت ناشی از ترکیب تنش‌های چسبندگی و بیرون‌کشیدگی است.
نکات مهم:
- معمولاً در طراحی حاکم می‌شود
- شکست ترد محسوب می‌شود
- نشان‌دهنده نیاز به افزایش عمق کاشت است
وقوع Pry-out می‌تواند نشان‌دهنده کیفیت پایین چسب اپوکسی باشد.
- شکست Splitting
این شکست ناشی از ایجاد ترک‌های طولی در بتن اطراف مهار است.
عوامل مؤثر:
- فاصله کم از لبه بتن
- کاور ناکافی
- تراکم پایین آرماتور
ویژگی‌ها:
- شکست ترد
- غیرقابل قبول در طراحی لرزه‌ای
مودهای شکست برشی در کاشت آرماتور
- گسیختگی فولاد در برش
- شکست در خود میلگرد
- رفتار شکل‌پذیر
- حالت مطلوب طراحی
- شکست Breakout برشی
در این حالت، بتن اطراف مهار در اثر نیروهای برشی تخریب می‌شود.
معمولاً در نزدیکی لبه‌ها رخ می‌دهد.
ویژگی‌ها:
- شکست ترد
- وابسته به موقعیت مهار
- کاهش‌یافته در بتن مسلح متراکم
- شکست Pry-out برشی
این شکست بیشتر در مهارهای کوتاه رخ می‌دهد.
ویژگی‌ها:
- وابسته به طول کاشت
- مرتبط با مقاومت کششی Breakout
- شکست ترد و غیرمطلوب
جدول مقایسه مودهای شکست
| نوع شکست | رفتار | مطلوبیت | محل وقوع |
| گسیختگی فولاد | شکل‌پذیر | عالی | میلگرد |
| Breakout بتن | ترد | نامطلوب | بتن اطراف |
| Pry-out | ترد | نامطلوب | عمق مهار |
| Splitting | ترد | بسیار نامطلوب | ترک طولی |
اهمیت آزمایش Pull-Off( آزمایش کشش مهار)
آزمایش Pull-Off برای ارزیابی عملکرد واقعی مهارهای کاشته‌شده استفاده می‌شود.
نتایج محتمل آزمایش
- بیرون‌کشیده شدن میلگرد
علت‌ها:
- عمق کاشت ناکافی
- کیفیت پایین اپوکسی
- شکست همراه با مخروط بتن
نتیجه:
- وقوع Breakout
- نیاز به افزایش عمق کاشت
- یا بازطراحی سیستم
- گسیختگی میلگرد
نتیجه مطلوب:
- طراحی صحیح
- عملکرد مناسب سیستم
نکته مهم
در صورت وجود مهارهای نزدیک به هم، باید اثر گروه مهار (Group Effect) بررسی شود.
اتکا به آزمایش تک مهار برای کل سیستم غیرقابل قبول است.
جدول تفسیر نتایج آزمایش Pull-Off
| نتیجه آزمایش | تفسیر مهندسی | اقدام لازم |
| بیرون‌کشیدگی | ضعف چسب یا عمق کم | افزایش عمق یا اصلاح چسب |
| شکست بتن | Breakout | افزایش عمق یا فاصله لبه |
| شکست فولاد | مطلوب | تأیید طراحی |
نکات کلیدی طراحی مهار در بتن
- طراحی باید بر اساس آیین‌نامه‌های معتبر مانند ACI انجام شود
- شکست فولاد بهترین حالت طراحی است
- شکست‌های ترد باید حذف یا کنترل شوند
- فاصله از لبه و عمق کاشت بسیار حیاتی است
- بررسی گروه مهار الزامی است
اهمیت شکل‌پذیری در طراحی
در طراحی سازه‌ای، هدف این است که:
شکست در فولاد رخ دهد، نه بتن
زیرا:
- فولاد شکل‌پذیر است
- بتن رفتار ترد دارد
- شکست ترد ناگهانی و خطرناک است
جمع‌بندی
کاشت آرماتور یکی از مهم‌ترین روش‌های اتصال و مقاوم‌سازی در سازه‌های بتنی است. با وجود کاربرد گسترده، عملکرد آن کاملاً وابسته به شناخت دقیق مودهای شکست و طراحی صحیح مهارها است.
در طراحی اصولی باید:
- از شکست‌های ترد جلوگیری شود
- رفتار شکل‌پذیر در فولاد حاکم شود
- اثر گروه مهار بررسی گردد
- آزمایش‌های کنترل کیفیت انجام شود
