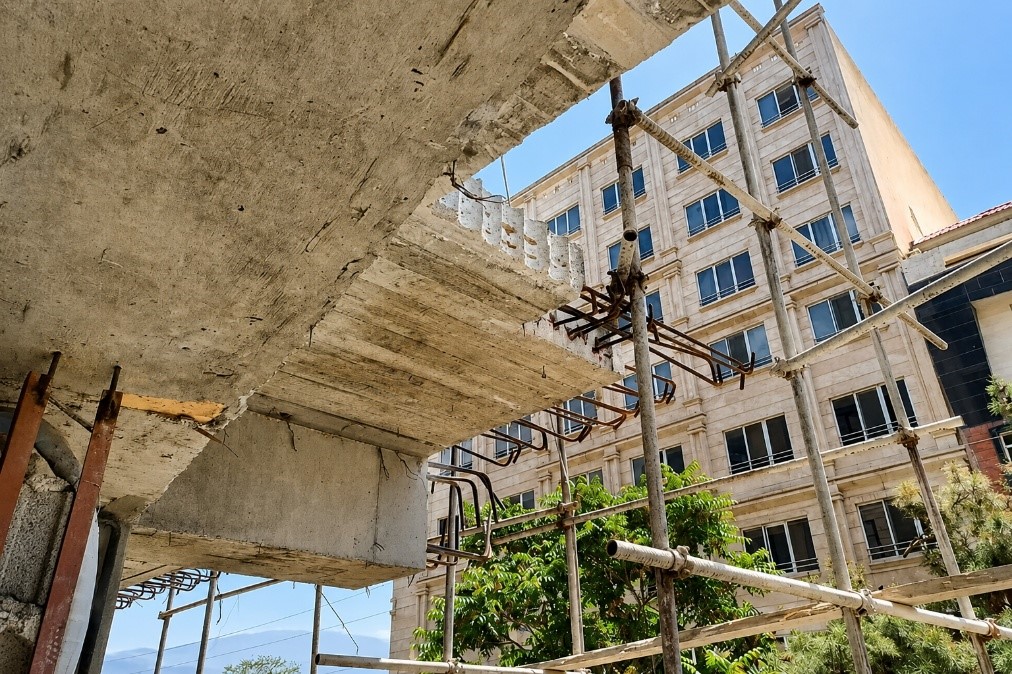

کاشت آرماتور در دال بتنی: دال‌های بتنی (Slabs) از اجزای مهم سازه‌ای هستند که وظیفه تحمل بارهای ثقلی، انتقال بار به تیرها و ایجاد سطح عملکردی در ساختمان را بر عهده دارند. در بسیاری از پروژه‌های عمرانی، به دلایل مختلفی مانند افزایش بار بهره‌برداری، تغییر کاربری، کنترل خیز (Deflection)، افزایش مقاومت برشی یا کاهش لرزش‌ها نیاز به تقویت دال‌های بتنی وجود دارد.
یکی از روش‌های اصلی در این زمینه، افزایش ضخامت دال و افزودن بتن جدید است. اما این کار بدون ایجاد اتصال مناسب بین بتن قدیم و جدید امکان‌پذیر نیست. در نتیجه، کاشت آرماتور (Rebar Doweling)به عنوان یک راهکار کلیدی مطرح می‌شود.
چرا نیاز به تقویت دال بتنی داریم؟
تقویت دال‌ها معمولاً در شرایط زیر انجام می‌شود:
-
خیز غیرمجاز
- افزایش تغییر شکل دال
- عدم عملکرد مناسب در بهره‌برداری
-
افزایش بارهای بهره‌برداری
- تغییر کاربری ساختمان
- افزایش تجهیزات یا ماشین‌آلات
-
کاهش مقاومت برشی
- ضعف در طراحی اولیه
- ایجاد ترک‌های مورب در دال
-
کنترل لرزش
- کف‌های صنعتی
- سالن‌های پرتردد
- سازه‌های حساس
-
نیاز به افزایش ضخامت دال
- اصلاح طراحی
- اجرای تقویت خمشی
نقش کاشت آرماتور در تقویت دال
برای اینکه بتن جدید بتواند با دال موجود یکپارچه عمل کند، باید اتصال مناسب ایجاد شود. این اتصال از طریق:
کاشت آرماتور عمود بر سطح دال انجام می‌شود.
عملکرد کاشت آرماتور در دال
- انتقال نیرو بین بتن قدیم و جدید
- جلوگیری از لغزش لایه‌ها
- ایجاد رفتار یکپارچه سازه‌ای
- افزایش مقاومت خمشی و برشی
روش افزایش ضخامت دال با کاشت آرماتور
مرحله 1: آماده‌سازی سطح دال
- تخریب بتن ضعیف سطحی
- زبر کردن سطح (Roughening)
- تمیزکاری کامل
مرحله 2: تعیین محل کاشت
- مطابق نقشه مقاوم‌سازی
- کنترل شبکه آرماتور موجود
- تعیین نقاط بدون تداخل
مرحله 3: سوراخ‌کاری
- حفاری عمود بر سطح دال
- کنترل عمق دقیق
- جلوگیری از آسیب به آرماتور موجود
مرحله 4: تمیزکاری حفره
این مرحله بسیار حساس است:
- دمیدن هوا (Blowing)
- برس‌زنی (Brushing)
- حذف کامل گرد و غبار
مرحله 5: تزریق چسب اپوکسی
- تزریق از انتهای سوراخ
- پر کردن کامل حفره
- جلوگیری از ایجاد void

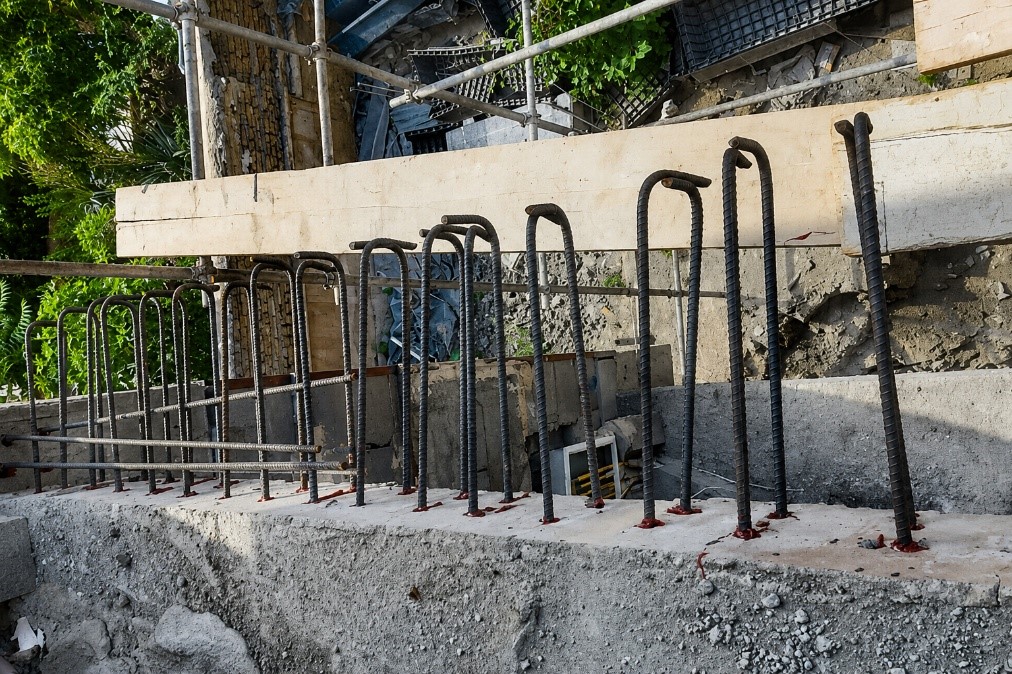

مرحله 6: نصب میلگرد
- قرار دادن میلگرد در محل
- کنترل طول مهاری
- تثبیت تا گیرش کامل
مرحله 7: اجرای بتن جدید
- اجرای شبکه آرماتور جدید
- بتن‌ریزی لایه الحاقی
- ویبره مناسب
چالش‌های اجرایی کاشت در دال‌ها
کاشت آرماتور در دال‌ها نسبت به سایر اعضا یکی از پیچیده‌ترین عملیات اجرایی محسوب می‌شود.
-
تراکم بالای آرماتور موجود
- شبکه‌های متراکم فولادی
- محدودیت در انتخاب محل سوراخ
-
ضخامت کم دال
- محدودیت در طول مهاری
- کاهش فضای اجرایی
-
وجود میلگردهای خم شده
- درگیری با مسیر سوراخ‌کاری
- خطر آسیب به آرماتور موجود
-
کمبود کاور بتن
- کاهش فاصله ایمن برای سوراخ‌کاری
- افزایش احتمال آسیب
-
عدم فاصله مناسب بین شبکه‌ها
- محدودیت هندسی شدید
- کاهش گزینه‌های اجرایی
جدول مزایا و معایب کاشت آرماتور در دال بتنی
| مزایا | توضیحات |
| افزایش ضخامت دال | امکان تقویت سازه‌ای |
| یکپارچگی بتن قدیم و جدید | عملکرد مرکب |
| مناسب مقاوم‌سازی | قابل استفاده در ساختمان موجود |
| افزایش ظرفیت خمشی | بهبود عملکرد سازه |
| معایب | توضیحات |
| تراکم زیاد آرماتور | اجرای سخت |
| محدودیت ضخامت دال | کاهش طول مهاری |
| هزینه اجرایی بالا | چسب و نیروی متخصص |
| زمان‌بر بودن اجرا | چند مرحله‌ای بودن کار |
جدول مقایسه دال با سایر اعضا در کاشت آرماتور
| عضو سازه | سختی اجرا | محدودیت فضایی | ریسک اجرایی |
| دال | بسیار زیاد | بسیار زیاد | بالا |
| تیر | زیاد | متوسط | متوسط تا بالا |
| ستون | متوسط | کم | متوسط |
| فونداسیون | کم | کم | کم |
نکات مهم طراحی و اجرا
- انتخاب قطر میلگرد باید مطابق طول مهاری باشد
- فاصله سوراخ‌ها باید با شبکه آرماتور موجود هماهنگ باشد
- کیفیت چسب اپوکسی نقش حیاتی دارد
- عمود بودن سوراخ‌ها بسیار مهم است
- از آسیب به آرماتورهای موجود باید جلوگیری شود
خطاهای رایج در اجرای کاشت دال
- سوراخ‌کاری برخوردی با آرماتور موجود
- تزریق ناقص چسب
- عدم رعایت عمق کاشت
- انتخاب محل نامناسب
- عدم تمیزکاری کافی حفره
جمع‌بندی
کاشت آرماتور در دال بتنی یکی از مهم‌ترین روش‌های مقاوم‌سازی ساختمان برای افزایش ضخامت و ظرفیت باربری دال‌ها است. این روش امکان ایجاد اتصال مؤثر بین بتن قدیم و جدید را فراهم کرده و باعث بهبود عملکرد خمشی، برشی و لرزه‌ای دال می‌شود.
با این حال، به دلیل تراکم بالای آرماتورها و محدودیت ضخامت دال، اجرای این روش بسیار حساس و نیازمند دقت بالا و نیروی متخصص است.
