هر سازه‌ای صرف‌نظر از کیفیت طراحی و اجرای اولیه، در طول عمر بهره‌برداری خود تحت تأثیر عوامل مختلفی قرار می‌گیرد. بارگذاری‌های مکرر، شرایط محیطی، نفوذ آب و مواد مهاجم، خوردگی آرماتورها، تغییرات دمایی، زلزله، ضربه، خطاهای اجرایی و گذر زمان می‌توانند موجب کاهش عملکرد، دوام و یکپارچگی سازه شوند.
در بسیاری از پروژه‌ها، مشکلات موجود صرفاً به کمبود مقاومت سازه محدود نمی‌شود. پیش از هرگونه مقاوم‌سازی، افزایش ظرفیت باربری یا اجرای سیستم‌های FRP، لازم است بستر سازه‌ای به‌درستی ارزیابی، ترمیم و آماده‌سازی شود. حذف بخش‌های سست، اصلاح نواقص سطحی و ایجاد بستری مناسب، از مراحل مهم برای دستیابی به عملکرد مطلوب سیستم مقاوم‌سازی هستند.
عملکرد سیستم‌های مقاوم‌سازی تا حد زیادی به کیفیت بستر زیرکار و نحوه اتصال مصالح جدید به سازه موجود وابسته است. حتی سیستم‌های پیشرفته کامپوزیتی و مقاوم‌سازی نیز در صورت اجرا روی سطوح ضعیف، آلوده یا آسیب‌دیده، نمی‌توانند عملکرد مورد انتظار را ارائه دهند.
سیستم‌های تخصصی ترمیم، بازسازی و آماده‌سازی سطوح CORBELL™ با هدف ایجاد بستری پایدار، مقاوم و مهندسی‌شده برای اجرای عملیات ترمیم، بازسازی و مقاوم‌سازی توسعه یافته‌اند. این مجموعه شامل محصولات تخصصی برای ترمیم بتن، اصلاح نواقص اجرایی، آماده‌سازی سطوح، پر کردن حفرات، هموارسازی زیرکار و بهبود شرایط اتصال سیستم‌های سازه‌ای است.
اهمیت ترمیم سازه‌ها در مهندسی نوین
در گذشته، بسیاری از سازه‌های آسیب‌دیده به دلیل محدودیت روش‌ها و مصالح ترمیمی، تخریب و بازسازی می‌شدند. اما امروزه رویکرد مهندسی در بسیاری از پروژه‌ها به سمت حفظ سازه‌های موجود، افزایش عمر بهره‌برداری و کاهش هزینه و زمان عملیات بازسازی حرکت کرده است.
ترمیم سازه، در صورت امکان‌پذیر بودن از نظر فنی، می‌تواند علاوه بر کاهش حجم عملیات اجرایی، از مصرف بی‌رویه مصالح و تخریب سازه موجود نیز جلوگیری کند و به افزایش عمر مفید آن کمک نماید.
مهم‌ترین مزایای ترمیم سازه شامل موارد زیر است:
- افزایش عمر بهره‌برداری
- کاهش هزینه‌های بازسازی
- حفظ امکان بهره‌برداری از سازه
- افزایش ایمنی و دوام
- جلوگیری از گسترش آسیب‌ها
- ارتقای عملکرد سازه
- کاهش مصرف منابع و مصالح جدید
چرا آماده‌سازی سطح اهمیت دارد؟
در بسیاری از سیستم‌های ترمیم و مقاوم‌سازی، عملکرد نهایی وابسته به کیفیت اتصال میان مصالح جدید و سازه موجود است.
اگر سطح زیرکار دارای موارد زیر باشد:
- بتن سست
- کرموشدگی
- آلودگی‌های سطحی
- روغن و گریس
- گرد و غبار
- ترک‌های باز
- ناصافی‌های موضعی
- حفرات سطحی
اتصال مناسب میان سیستم ترمیمی یا مقاوم‌سازی و سازه موجود با مشکل مواجه خواهد شد.
به همین دلیل، آماده‌سازی سطح یکی از مهم‌ترین مراحل هر پروژه ترمیم و مقاوم‌سازی محسوب می‌شود. در این مرحله باید بخش‌های ضعیف حذف، آلودگی‌ها پاکسازی و نواقص هندسی و سطحی پیش از اجرای لایه یا سیستم جدید اصلاح شوند.
فلسفه سیستم‌های ترمیمی CORBELL™
در CORBELL™، ترمیم صرفاً به معنای پر کردن یک حفره یا پوشاندن یک نقص سطحی نیست.
هدف اصلی، بازگرداندن یکپارچگی و عملکرد عضو آسیب‌دیده و ایجاد شرایط مناسب برای ادامه بهره‌برداری یا اجرای سیستم‌های مقاوم‌سازی است.
محصولات این خانواده بر اساس سه اصل توسعه یافته‌اند:
بازسازی عملکرد
بازگرداندن یکپارچگی و شرایط مناسب عضو آسیب‌دیده، متناسب با الزامات پروژه و روش ترمیم انتخاب‌شده.
ایجاد بستر مناسب
آماده‌سازی و اصلاح سطح برای اجرای سیستم‌های ترمیمی، اپوکسی و FRP.
افزایش دوام
کمک به حفاظت از بخش‌های ترمیم‌شده و افزایش دوام سازه در برابر عوامل مخرب، متناسب با شرایط محیطی و الزامات اجرایی.
عوامل تخریب بتن و سازه‌های بتنی
بتن علی‌رغم دوام مناسب، در طول زمان در معرض عوامل مختلفی قرار می‌گیرد که می‌توانند موجب کاهش کیفیت، ایجاد ترک و افت عملکرد آن شوند.

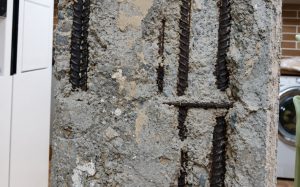

خوردگی آرماتورها
خوردگی آرماتورها یکی از مهم‌ترین عوامل آسیب در سازه‌های بتن‌آرمه است.
نفوذ آب، اکسیژن و یون‌های مهاجم مانند کلرید می‌تواند شرایط لازم برای خوردگی فولاد داخل بتن را فراهم کند. محصولات حاصل از خوردگی حجم بیشتری نسبت به فولاد اولیه دارند و ایجاد فشار داخلی در بتن می‌تواند به ترک‌خوردگی، جداشدگی و ریزش پوشش بتن منجر شود.
نتیجه این فرآیند می‌تواند شامل موارد زیر باشد:
- ترک‌خوردگی
- تورق و جداشدگی بتن
- ریزش پوشش بتن
- کاهش سطح مقطع مؤثر آرماتورها
- کاهش ظرفیت و دوام عضو سازه‌ای
حملات شیمیایی
در محیط‌های صنعتی، دریایی و برخی شرایط خاص، بتن ممکن است در معرض عوامل شیمیایی مهاجم قرار گیرد، از جمله:
- سولفات‌ها
- اسیدها
- کلریدها
- برخی مواد شیمیایی مهاجم
نوع و شدت آسیب به شرایط محیطی، ترکیبات بتن و مدت زمان مواجهه بستگی دارد.
سیکل‌های یخ‌زدگی و ذوب
در مناطق سردسیر، نفوذ آب به منافذ بتن و تکرار چرخه یخ‌زدگی و ذوب می‌تواند موجب ایجاد تنش داخلی و آسیب تدریجی به ساختار بتن شود. کنترل نفوذپذیری و استفاده از روش‌های مناسب ترمیم و حفاظت، در چنین شرایطی اهمیت ویژه‌ای دارد.
بارگذاری‌های مکرر
پل‌ها، پارکینگ‌ها و سازه‌های صنعتی به طور مداوم تحت بارهای استاتیکی و دینامیکی قرار دارند. تکرار بارگذاری در طول زمان می‌تواند در صورت وجود ضعف‌های اولیه، ترک‌ها یا نواقص اجرایی، موجب گسترش آسیب و کاهش دوام سازه شود.
زلزله
زلزله می‌تواند بسته به شدت زمین‌لرزه، مشخصات سازه و وضعیت عضو، موجب آسیب‌هایی مانند موارد زیر شود:
- ترک‌های سازه‌ای
- خردشدگی بتن
- آسیب در نواحی بحرانی اعضا
- کاهش سختی
- کاهش ظرفیت باربری
در چنین شرایطی، پیش از اجرای هرگونه سیستم مقاوم‌سازی، ارزیابی دقیق میزان و نوع آسیب ضروری است.
انواع آسیب‌های قابل ترمیم
سیستم‌های CORBELL™ برای طیف گسترده‌ای از آسیب‌ها و نواقص سطحی و موضعی طراحی شده‌اند.

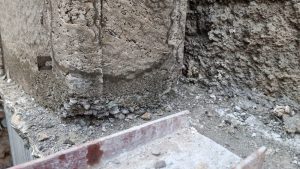

حفرات و کرموشدگی
در بسیاری از پروژه‌ها، به دلیل تراکم نامناسب بتن، قالب‌بندی نامناسب یا خطاهای اجرایی، حفرات و نواحی کرموشدگی در سطح بتن ایجاد می‌شوند.
این نواقص باید پیش از اجرای هرگونه پوشش یا سیستم مقاوم‌سازی شناسایی و اصلاح شوند تا بستر مناسب و یکپارچه‌ای برای مراحل بعدی ایجاد شود.
ترک‌های سطحی
ترک‌ها می‌توانند مسیر مناسبی برای نفوذ آب و عوامل مخرب به داخل بتن ایجاد کنند. البته روش ترمیم ترک باید بر اساس علت، عرض، عمق، موقعیت و وضعیت سازه‌ای آن انتخاب شود و نمی‌توان برای تمام ترک‌ها یک روش واحد در نظر گرفت.
آسیب‌های ناشی از خوردگی
بتن‌های آسیب‌دیده در اثر خوردگی آرماتورها نیازمند ارزیابی دقیق، حذف بتن‌های آسیب‌دیده و آماده‌سازی مناسب سطح هستند. در صورت نیاز، وضعیت آرماتورها نیز باید بررسی و اقدامات لازم پیش از اجرای ماده ترمیمی انجام شود.
سطوح ناهموار
اجرای سیستم‌های FRP روی سطوح ناهموار و دارای نواقص هندسی می‌تواند موجب ایجاد نقاط ضعف در سیستم و کاهش کیفیت اتصال شود.
اصلاح هندسه سطح، پر کردن حفرات و ایجاد یک بستر یکنواخت از مراحل مهم آماده‌سازی پیش از اجرای FRP است.
محصولات ترمیم و آماده‌سازی CORBELL™
CORBELL™ EPR-77
بتونه اپوکسی سازه‌ای
محصولی تخصصی برای کاربردهایی مانند:
- اصلاح ناهمواری‌ها
- پر کردن حفرات
- ترمیم برخی نواقص سطحی
- آماده‌سازی سطح برای اجرای FRP
انتخاب روش و میزان مصرف محصول باید بر اساس شرایط بستر، نوع آسیب و الزامات فنی پروژه انجام شود.
CORBELL™ MRS Repair Mortar
ملات ترمیمی مهندسی
برای بازسازی و اصلاح نواحی آسیب‌دیده بتن و ایجاد سطحی مقاوم و یکنواخت مورد استفاده قرار می‌گیرد.
سیستم‌های اپوکسی CORBELL™
رزین‌ها و سیستم‌های اپوکسی سازه‌ای می‌توانند در ترمیم، اتصال و آماده‌سازی سطوح نقش مهمی داشته باشند. انتخاب نوع سیستم اپوکسی باید متناسب با نوع کاربرد، شرایط محیطی، وضعیت بستر و الزامات پروژه انجام شود.
ویژگی‌های محصولات ترمیمی CORBELL™
چسبندگی بالا
ایجاد اتصال مناسب با بستر بتنی آماده‌سازی‌شده، متناسب با نوع محصول و شرایط اجرای آن.
مقاومت مکانیکی مطلوب
توانایی تحمل تنش‌ها و شرایط بهره‌برداری متناسب با مشخصات فنی محصول و کاربرد موردنظر.
دوام بالا
امکان استفاده در پروژه‌های مختلف با توجه به شرایط محیطی و الزامات دوام.
سهولت اجرا
طراحی محصولات برای استفاده در پروژه‌های عمرانی و صنعتی، با رعایت دستورالعمل‌های فنی و اجرایی مربوط به هر محصول.
سازگاری با سیستم‌های FRP
فراهم کردن بستری مناسب برای اجرای سیستم‌های مقاوم‌سازی، در مواردی که محصول و روش اجرا برای این کاربرد طراحی و تأیید شده باشد.

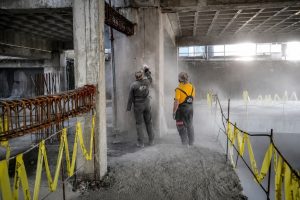

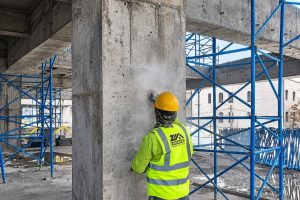

آماده‌سازی سطوح برای سیستم‌های FRP
اجرای موفق سیستم‌های FRP نیازمند آماده‌سازی صحیح بستر و رعایت مراحل مشخصی است.
حذف بخش‌های ضعیف
تمامی نواحی سست، جداشده و آسیب‌دیده باید تا رسیدن به بتن سالم و مناسب حذف شوند.
اصلاح هندسه سطح
گوشه‌های تیز، به‌خصوص در محل اجرای دورپیچ‌های FRP، باید مطابق الزامات سیستم اصلاح و در صورت نیاز گرد شوند.
همچنین نواحی ناهموار، حفرات و نواقص سطحی باید پیش از اجرای سیستم FRP اصلاح شوند.
تمیزکاری
سطح باید تا حد امکان عاری از موارد زیر باشد:
- گرد و غبار
- چربی
- روغن
- آلودگی‌های سطحی
- ذرات سست
- رطوبت اضافی، مطابق الزامات محصول مورد استفاده
روش آماده‌سازی سطح نیز باید با توجه به وضعیت بتن و سیستم مقاوم‌سازی انتخاب شود.
ترمیم نواقص
حفرات، کرموشدگی‌ها و سایر نواقص باید با ماده ترمیمی مناسب اصلاح شوند. پس از تکمیل ترمیم و رسیدن آن به شرایط موردنیاز، سطح برای اجرای سیستم مقاوم‌سازی آماده خواهد شد.
مزایای اقتصادی ترمیم به جای تخریب
در بسیاری از پروژه‌ها، در صورتی که ترمیم از نظر فنی امکان‌پذیر باشد، حفظ سازه موجود می‌تواند نسبت به تخریب و بازسازی کامل، موجب کاهش زمان اجرا، مصرف مصالح و هزینه‌های مرتبط با عملیات تخریب و ساخت مجدد شود.
مهم‌ترین مزایای اقتصادی و اجرایی ترمیم می‌تواند شامل موارد زیر باشد:
- کاهش مصرف مصالح
- کاهش زمان پروژه
- کاهش هزینه‌های نیروی انسانی و عملیات اجرایی
- کاهش مدت توقف بهره‌برداری
- حفظ ارزش سرمایه‌گذاری انجام‌شده
البته انتخاب میان ترمیم، مقاوم‌سازی یا تخریب و بازسازی باید بر اساس ارزیابی فنی، شرایط سازه و توجیه اقتصادی پروژه انجام شود.
کاربردهای سیستم‌های ترمیمی CORBELL™
ساختمان‌های مسکونی
ترمیم و بازسازی آسیب‌های ناشی از فرسودگی، نواقص اجرایی و تغییرات ایجادشده در طول عمر سازه.
ساختمان‌های تجاری
ترمیم نواحی آسیب‌دیده، افزایش دوام و آماده‌سازی سازه برای اجرای عملیات مقاوم‌سازی.
بیمارستان‌ها
ترمیم و نگهداری بخش‌های سازه‌ای با هدف حفظ عملکرد و کاهش اختلال در بهره‌برداری.
مدارس و دانشگاه‌ها
اصلاح آسیب‌ها و ارتقای دوام و ایمنی سازه‌های آموزشی.
پل‌ها
ترمیم آسیب‌های ناشی از بارگذاری، شرایط محیطی، نفوذ رطوبت و سایر عوامل مخرب.
پارکینگ‌های طبقاتی
اصلاح آسیب‌های مرتبط با نفوذ رطوبت، یون‌های کلرید و خوردگی آرماتورها.
نیروگاه‌ها
ترمیم و آماده‌سازی سازه‌های بتنی در محیط‌های صنعتی و شرایط بهره‌برداری خاص.
صنایع نفت و گاز
بازسازی و ترمیم سازه‌هایی که در معرض شرایط محیطی و مواد مهاجم قرار دارند.
سازه‌های دریایی
ترمیم و حفاظت از بخش‌های بتنی در معرض آب دریا، رطوبت و عوامل مهاجم محیطی.
کنترل کیفیت در عملیات ترمیم
کیفیت عملیات ترمیم باید در تمامی مراحل پروژه مورد توجه قرار گیرد.
مراحل مهم کنترل کیفیت شامل موارد زیر است:
- ارزیابی اولیه آسیب
- شناسایی علت آسیب
- انتخاب روش مناسب ترمیم
- آماده‌سازی صحیح سطح
- کنترل نسبت اختلاط مصالح، در محصولات چندجزئی
- کنترل شرایط محیطی هنگام اجرا
- بررسی کیفیت نهایی سطح ترمیم‌شده
- کنترل آماده بودن بستر برای اجرای سیستم مقاوم‌سازی
اجرای صحیح هر مرحله، نقش مهمی در عملکرد و دوام سیستم نهایی دارد.
رویکرد سیستماتیک CORBELL™
مزیت اصلی CORBELL™ تنها در ارائه یک محصول منفرد خلاصه نمی‌شود؛ بلکه هدف، ایجاد مجموعه‌ای هماهنگ از راهکارهای ترمیم و آماده‌سازی برای پروژه‌های مختلف است.
این رویکرد می‌تواند شامل:
- ارزیابی آسیب
- آماده‌سازی سطح
- ترمیم
- اجرای اپوکسی
- اجرای FRP
- کنترل کیفیت
باشد.
هماهنگی میان این مراحل کمک می‌کند بستر سازه‌ای پیش از اجرای سیستم نهایی به شرایط مناسب برسد و عملیات ترمیم و مقاوم‌سازی با رویکردی یکپارچه انجام شود.
زیرسازی؛ مهم‌ترین مرحله هر پروژه مقاوم‌سازی
در بسیاری از پروژه‌های مقاوم‌سازی، کیفیت بستر زیرکار نقش تعیین‌کننده‌ای در عملکرد سیستم نهایی دارد. انتخاب صحیح روش‌های مقاوم سازی ساختمان و اجرای اصولی آن‌ها نیز زمانی می‌تواند به نتیجه مطلوب برسد که سطح زیرکار سالم، تمیز، آماده و مناسب برای انتقال تنش باشد. یک سیستم FRP پیشرفته نیز برای دستیابی به عملکرد مورد انتظار، به بستری مناسب و آماده نیاز دارد.
به همین دلیل، CORBELL™ آماده‌سازی سطح را صرفاً یک مرحله اجرایی نمی‌داند، بلکه آن را بخشی از فرآیند مهندسی ترمیم و مقاوم‌سازی در نظر می‌گیرد.
عملکرد واقعی یک سیستم مقاوم‌سازی از سطح زیرکار آغاز می‌شود.
سیستم‌های ترمیم و آماده‌سازی CORBELL™ با هدف بازسازی، اصلاح و ایجاد بستری مناسب برای ادامه عملیات ترمیم و مقاوم‌سازی توسعه یافته‌اند؛ راهکارهایی مهندسی که می‌توانند در کنار طراحی صحیح و اجرای اصولی، به افزایش دوام و عملکرد سازه‌های موجود کمک کنند.
