فونداسیون یا پی،مهمترین بخش هر سازه است که وظیفه انتقال بارهای ساختمان به زمین را بر عهده دارد.در بسیاری از پروژه های عمرانی،به دلایل مختلفی مانند افزایش بارهای وارده،تغییر کاربری،ضعف طراحی اولیه یا مشکلات اجرایی،ظرفیت فونداسیون موجود پاسخگوی نیاز سازه نیست.در چنین شرایطی،مقاومسازی و تقویت فونداسیون با کاشت میلگرد ضروری میشود.یکی از مهمترین و کاربردیترین روشهای تقویت پی، افزایش ابعاد فونداسیون و اتصال بتن جدید به قدیم با استفاده از کاشت میلگرد (Rebar Doweling)است.
چه زمانی نیاز به تقویت فونداسیون داریم؟
تقویت فونداسیون زمانی مطرح میشود که عملکرد پی موجود از نظر سازهای یا ژئوتکنیکی کافی نباشد. مهمترین موارد عبارتند از:
-
افزایش بارهای سازهای
- اضافه شدن طبقات جدید
- تغییر کاربری ساختمان (مثلاً مسکونی به اداری یا صنعتی)
- افزایش بار زنده یا مرده
-
مشکلات ژئوتکنیکی
- کاهش ظرفیت باربری خاک
- نشستهای نامتقارن
- ضعف در طراحی اولیه
-
مشکلات سازهای فونداسیون
- ترک در پی
- آسیبهای ناشی از زلزله
- ضعف در آرماتورگذاری اولیه
-
کنترل پانچ
در دالها و فونداسیونهای گسترده، گاهی کنترل پانچ بحرانی میشود و نیاز به:
- افزایش ضخامت پی
- افزایش سطح مقطع
- یا تقویت موضعی
روشهای تقویت فونداسیون
روشهای مختلفی برای تقویت پی وجود دارد، اما یکی از رایجترین و مؤثرترین آنها:
افزایش ابعاد فونداسیون با بتن جدید + کاشت میلگرد
نقش کاشت میلگرد در تقویت فونداسیون
در مواقعی که نیاز به افزایش ابعاد فونداسیون داریم، باید بتن جدید به بتن قدیم متصل شود. این اتصال بدون استفاده از میلگردهای کاشتهشده (Dowel Bars)امکانپذیر نیست.
عملکرد کاشت میلگرد
کاشت میلگرد باعث:
- انتقال نیرو بین بتن قدیم و جدید
- جلوگیری از لغزش سطح تماس
- ایجاد یکپارچگی سازهای
- افزایش ظرفیت خمشی و برشی
میشود.
مراحل اجرای تقویت فونداسیون با کاشت میلگرد

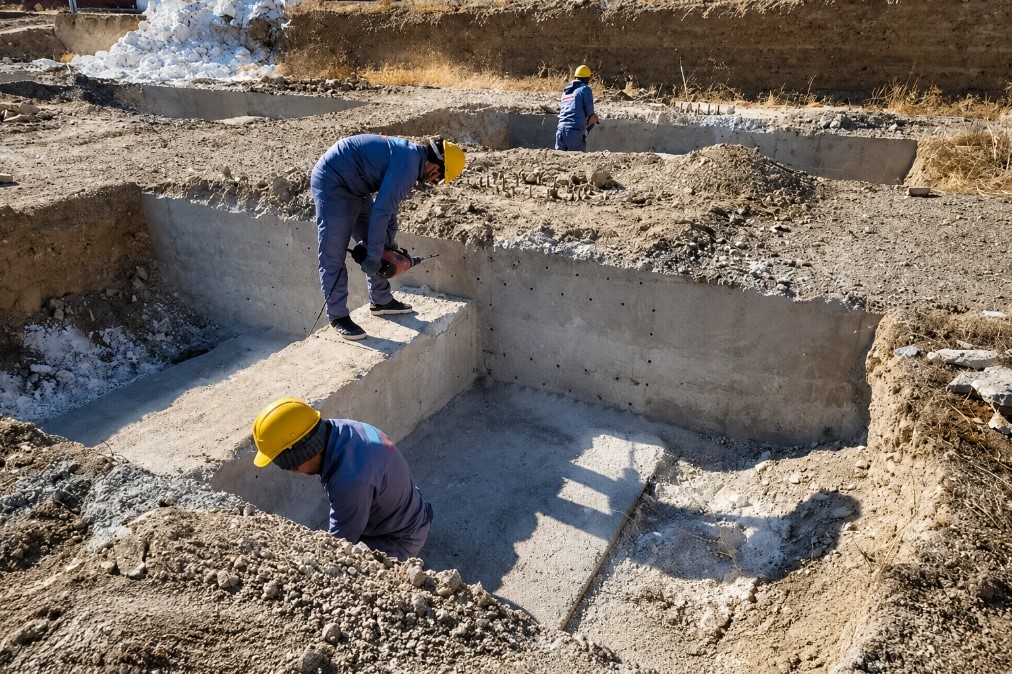

مرحله 1: آمادهسازی سطح فونداسیون موجود
- تخریب بتنهای سست
- تمیزکاری سطح
- زبر کردن بتن قدیم (Roughening)
مرحله 2: تعیین محل کاشت میلگرد
- مطابق نقشههای اجرایی
- کنترل فاصلهها
- رعایت پوشش بتن
مرحله 3: سوراخکاری
- ایجاد سوراخ با قطر مناسب
- کنترل عمق بر اساس طراحی
- استفاده از دستگاههای مناسب
مرحله 4: تمیزکاری سوراخ
این مرحله بسیار حیاتی است:
- دمیدن هوا (Blowing)
- برسزنی (Brushing)
- حذف گرد و غبار
مرحله 5: تزریق چسب یا رزین
- استفاده از چسب اپوکسی یا مواد پایه سیمانی
- پر کردن کامل حفره

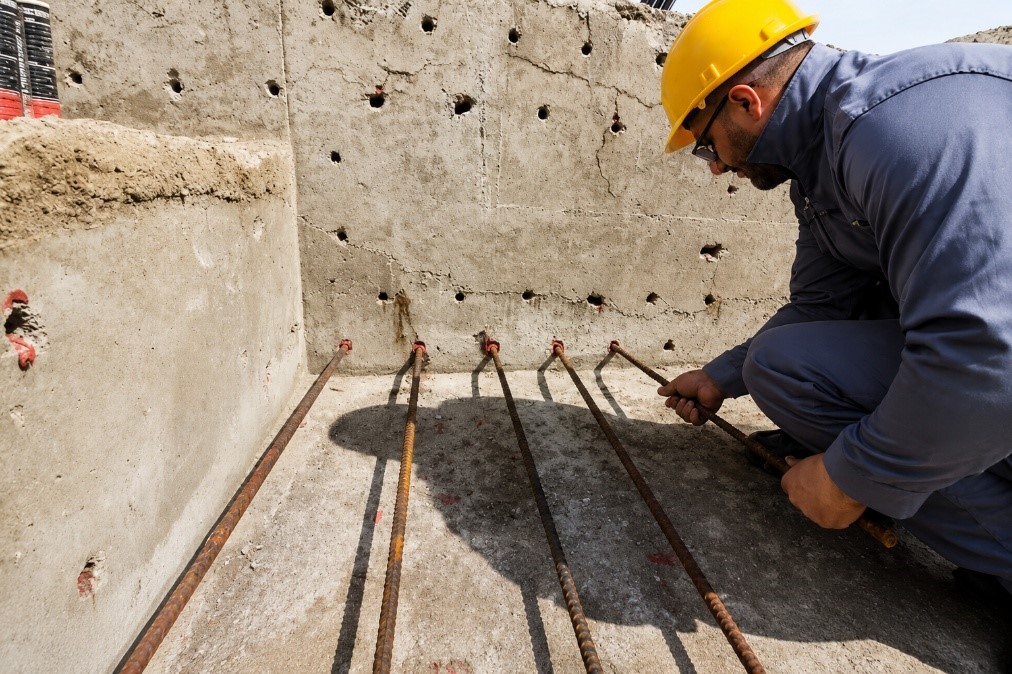

مرحله 6: نصب میلگرد
- قرار دادن میلگرد در سوراخ
- کنترل عمق و راستا
- جلوگیری از جابجایی تا گیرش کامل

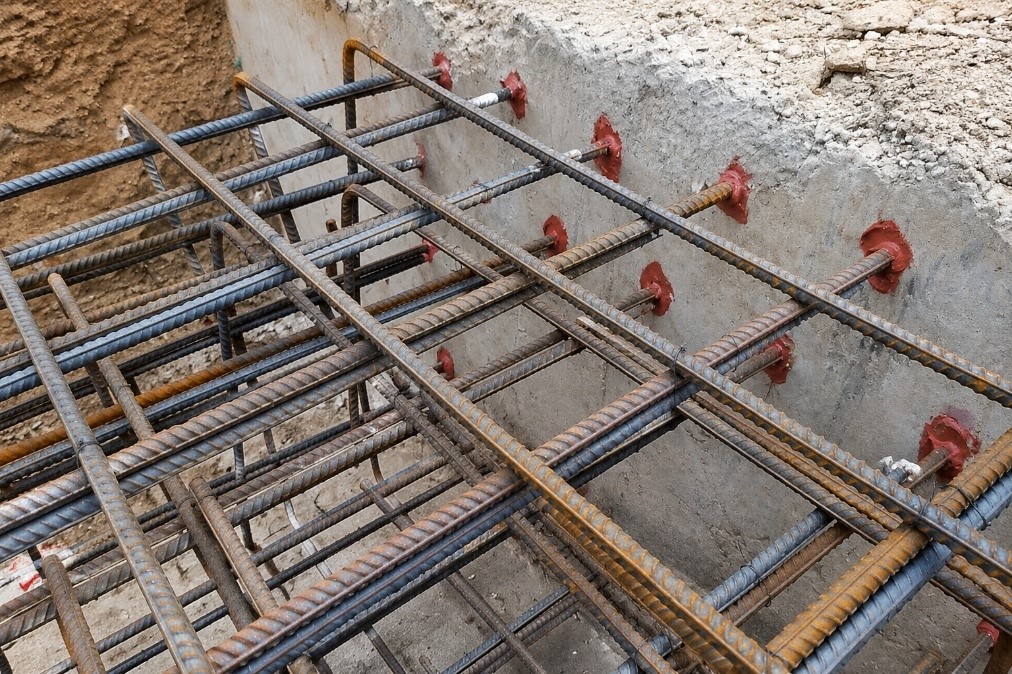

مرحله 7: اجرای فونداسیون جدید
- اجرای بتن مگر (Lean Concrete)
- نصب آرماتورهای جدید
- بتنریزی فونداسیون الحاقی
نکته مهم اجرایی (خیلی حیاتی)
بهتر است بتن مگر فونداسیون جدید قبل از کاشت میلگرد اجرا شود
چرا؟
اگر میلگردها قبل از بتن مگر اجرا شوند:
- اجرای بتن مگر سخت میشود
- آرماتورها مزاحم عملیات تسطیح میشوند
- کیفیت سطح بتن کاهش مییابد
جدول مزایا و معایب تقویت فونداسیون با کاشت میلگرد
| مزایا | توضیحات |
| افزایش ظرفیت باربری | امکان تحمل بارهای جدید |
| اتصال مؤثر بتن قدیم و جدید | عملکرد یکپارچه سازه |
| اجرای نسبتاً ساده | در مقایسه با روشهای پیچیدهتر |
| مناسب فضاهای محدود | نیاز کم به تخریب گسترده |
| قابل اجرا در ساختمان موجود | مناسب مقاومسازی |
| معایب | توضیحات |
| حساس به کیفیت اجرا | تمیزکاری بسیار مهم است |
| هزینه چسب اپوکسی | افزایش هزینه اجرایی |
| زمانبر بودن مراحل | نیاز به گیرش چسب |
| محدودیت در فضاهای خیلی بسته | دسترسی ممکن است مشکل باشد |
جدول مقایسه روشهای تقویت فونداسیون
| روش تقویت | افزایش ظرفیت | پیچیدگی | هزینه | کاربرد |
| افزایش ابعاد با کاشت میلگرد | زیاد | متوسط | متوسط | عمومی و پرکاربرد |
| شمعکوبی زیر پی | بسیار زیاد | زیاد | زیاد | پروژههای سنگین |
| تزریق دوغاب | متوسط | متوسط | متوسط | بهبود خاک |
| میکروپایل | بسیار زیاد | زیاد | زیاد | خاک ضعیف |
نکات مهم طراحی و اجرا
- انتخاب قطر و عمق کاشت باید دقیقاً طبق نقشه باشد
- کیفیت چسب اپوکسی نقش حیاتی دارد
- فاصله میلگردها باید مطابق طراحی سازهای باشد
- سطح بتن قدیم باید کاملاً زبر و تمیز باشد
- کنترل تراز فونداسیون جدید ضروری است
خطاهای رایج در اجرای کاشت میلگرد
- عدم تمیزکاری سوراخها
- استفاده از چسب نامرغوب
- عدم رعایت زمان گیرش
- اجرای غیر دقیق موقعیت میلگردها
- ویبره نامناسب بتن جدید
جمعبندی
تقویت فونداسیون با استفاده از افزایش سطح مقطع و کاشت میلگرد یکی از رایجترین و مؤثرترین روش های مقاوم سازی ساختمان در سازه های بتنی است. این روش با ایجاد اتصال مناسب بین بتن قدیم و جدید، امکان افزایش ظرفیت باربری و اصلاح ضعف های سازهای را فراهم میکند.
با وجود اجرای نسبتاً ساده، کیفیت اجرا در این روش بسیار حیاتی است و کوچک ترین خطا میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
نتیجهگیری
اگر هدف افزایش ظرفیت باربری، اصلاح مشکلات سازهای یا رفع ضعف فونداسیون باشد، روش تقویت فونداسیون با کاشت میلگرد یکی از بهترین، اقتصادیترین و قابل اعتمادترین گزینه ها در مهندسی عمران محسوب میشود.
