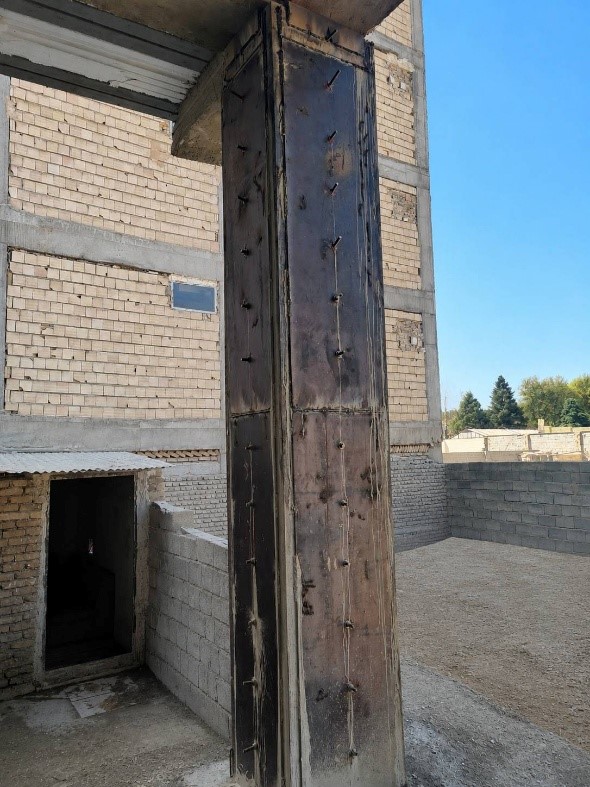

ژاکت فلزی در مقاوم‌سازی ستون و تیر بتنی:اجرای ژاکت فلزی یکی از پیشرفته‌ترین و مؤثرترین روش‌های مقاوم‌سازی و تقویت اعضای سازه‌ای در ساختمان‌های بتنی و فولادی محسوب می‌شود. این روش با هدف افزایش ظرفیت باربری، بهبود شکل‌پذیری، ارتقای عملکرد لرزه‌ای و افزایش دوام سازه به‌کار می‌رود و نقش مهمی در بهسازی ساختمان‌های موجود دارد.
اجرای اصولی این روش با استفاده از پروفیل‌های فولادی استاندارد، جوشکاری کنترل‌شده و جزئیات اجرایی دقیق، موجب افزایش ایمنی و عملکرد سازه در برابر بارهای ثقلی و لرزه‌ای خواهد شد.
ژاکت فلزی چیست؟
ژاکت فلزی (Steel Jacketing) روشی در مقاوم‌سازی سازه‌های بتنی است که در آن یک پوشش فولادی شامل ورق، نبشی، ناودانی یا پروفیل‌های فلزی به دور عضو بتنی (ستون، تیر یا ناحیه اتصال) اجرا می‌شود.
این پوشش فولادی با استفاده از جوشکاری، پیچ و مهره یا ترکیب این دو به عضو موجود متصل شده و باعث محصورشدگی بتن و افزایش مقاومت کلی عضو سازه‌ای می‌شود.
اهداف اجرای ژاکت فلزی
اجرای ژاکت فولادی با اهداف زیر انجام می‌شود:
- افزایش ظرفیت باربری فشاری ستون‌ها
- افزایش مقاومت خمشی و برشی تیرها
- بهبود رفتار لرزه‌ای سازه
- افزایش شکل‌پذیری اعضای بتنی
- جبران ضعف‌های طراحی یا اجرایی
- ترمیم آسیب‌های ناشی از زلزله یا فرسودگی
- افزایش عمر مفید سازه
- بهبود عملکرد کلی ساختمان
عملکرد ژاکت فلزی در سازه
ژاکت فلزی با ایجاد حالت محصورشدگی (Confinement) در اطراف بتن، مانع از گسترش ترک‌ها شده و مقاومت نهایی عضو را افزایش می‌دهد.
در ستون‌ها:
- افزایش مقاومت فشاری بتن
- جلوگیری از کمانش میلگردها
- افزایش شکل‌پذیری در زلزله
در تیرها:
- افزایش مقاومت خمشی
- افزایش ظرفیت برشی
- کاهش تغییرشکل و خی
کاربردهای ژاکت فلزی
مقاوم‌سازی ستون‌های بتنی
یکی از اصلی‌ترین کاربردهای ژاکت فلزی، تقویت ستون‌های ضعیف یا آسیب‌دیده است. این روش در موارد زیر کاربرد دارد:
- افزایش بارگذاری ساختمان
- تغییر کاربری سازه
- ضعف طراحی اولیه
- آسیب ناشی از زلزله
تقویت تیرهای بتنی
در تیرهایی که دچار ترک‌خوردگی، خیز زیاد یا کاهش ظرفیت باربری شده‌اند، ژاکت فلزی یک راهکار مؤثر محسوب می‌شود.
تقویت اتصالات سازه‌ای
ناحیه اتصال تیر به ستون از نقاط بحرانی سازه است که با اجرای ژاکت فلزی می‌توان مقاومت آن را به‌طور قابل توجهی افزایش داد.
مقاوم‌سازی لرزه‌ای ساختمان
ژاکت فلزی یکی از روش‌های مهم در بهسازی لرزه‌ای است که موجب افزایش سختی، شکل‌پذیری و ظرفیت جذب انرژی سازه می‌شود.
ترمیم سازه‌های آسیب‌دیده
در ساختمان‌هایی که به دلیل زلزله، خوردگی یا فرسودگی دچار ضعف شده‌اند، ژاکت فلزی گزینه‌ای مناسب برای تقویت و بازسازی عملکرد سازه‌ای است.
انواع ژاکت فلزی
ژاکت فلزی با نبشی و تسمه
در این روش، نبشی‌ها در گوشه‌های عضو قرار گرفته و توسط تسمه‌های فولادی به هم متصل می‌شوند.
مزایا:
- اجرای سریع
- هزینه مناسب
- کاربرد گسترده
ژاکت فلزی با ورق فولادی
در این روش، ورق‌های فولادی به‌صورت پیوسته اطراف عضو قرار می‌گیرند.
مزایا:
- محصورشدگی بهتر بتن
- افزایش مقاومت بیشتر
- عملکرد لرزه‌ای بهتر
ژاکت فلزی ترکیبی
ترکیبی از نبشی، ورق و تسمه فولادی برای دستیابی به ظرفیت مقاوم‌سازی بالاتر.
مزایای اجرای ژاکت فلزی
| مزیت | توضیحات |
| افزایش مقاومت فشاری | تقویت ستون‌ها و کاهش احتمال شکست |
| افزایش مقاومت برشی | بهبود عملکرد تیر و ستون |
| افزایش شکل‌پذیری | عملکرد بهتر در زلزله |
| اجرای سریع | نسبت به بسیاری از روش‌های دیگر |
| قابلیت اجرا در ساختمان موجود | بدون تخریب گسترده |
| افزایش عمر مفید سازه | کاهش فرسودگی و آسیب |
معایب اجرای ژاکت فلزی
| محدودیت | توضیح |
| افزایش وزن سازه | به دلیل اضافه شدن فولاد |
| نیاز به نیروی متخصص | جوشکاری و نصب دقیق ضروری است |
| خطر خوردگی | نیاز به پوشش ضدزنگ دارد |
| محدودیت معماری | افزایش ابعاد عضو |
| وابستگی به قیمت فولاد | تغییر هزینه اجرا |
مراحل اجرای ژاکت فلزی
مرحله 1: بررسی و طراحی
ارزیابی وضعیت سازه، تحلیل باربری و طراحی جزئیات مقاوم‌سازی توسط مهندس سازه.
مرحله 2: آماده‌سازی سطح بتن
- حذف بتن‌های سست
- ترمیم ترک‌ها
- تمیزکاری سطح
مرحله 3: نصب اعضای فولادی
نصب نبشی‌ها، ورق‌ها یا پروفیل‌های فولادی مطابق نقشه اجرایی.
مرحله 4: اجرای اتصالات
جوشکاری یا پیچ و مهره تحت نظارت دقیق مهندسی.
مرحله 5: تزریق گروت
پر کردن فضای خالی بین بتن و ژاکت فولادی با گروت غیرانقباضی.
مرحله 6: اجرای پوشش محافظ
استفاده از رنگ‌ها و پوشش‌های ضدخوردگی برای افزایش دوام سازه.
مقایسه ژاکت فلزی با سایر روش‌های مقاوم‌سازی
| روش | افزایش مقاومت | سرعت اجرا | وزن اضافه |
| ژاکت فلزی | بسیار زیاد | زیاد | متوسط |
| ژاکت بتنی | بسیار زیاد | متوسط | زیاد |
| FRP | زیاد | بسیار زیاد | بسیار کم |
| ورق چسبانده شده | زیاد | زیاد | کم |
هزینه اجرای ژاکت فلزی
هزینه اجرای ژاکت فلزی به عوامل متعددی بستگی دارد، از جمله:
- ابعاد عضو سازه‌ای
- میزان فولاد مصرفی
- شرایط دسترسی به محل اجرا
- نوع اتصالات و جوشکاری
- نیاز به گروت‌ریزی
- پوشش‌های ضدخوردگی
به همین دلیل، برآورد دقیق هزینه تنها پس از بازدید کارشناسی و انجام محاسبات فنی امکان‌پذیر است.
چرا شرکت CORBELL؟
شرکت CORBELL با تکیه بر دانش فنی و تخصص در حوزه مقاوم‌سازی، ترمیم و بهسازی سازه‌ها، راهکارهای تخصصی و محصولات مهندسی مورد نیاز پروژه‌های مقاوم‌سازی را ارائه می‌دهد:
• ارائه سیستم‌ها و محصولات تخصصی مقاوم‌سازی و ترمیم سازه
• استفاده از مواد و مصالح مهندسی‌شده و استاندارد
• ارائه محصولات تخصصی FRP و سیستم‌های کامپوزیتی
• ارائه رزین‌ها و چسب‌های اپوکسی تخصصی
• ارائه محصولات ترمیم بتن و آماده‌سازی سطوح
• ارائه لمینیت‌ها و سیستم‌های تقویت سازه‌ای
• ارائه راهکارهای مهندسی متناسب با نیاز پروژه
جمع‌بندی
ژاکت فلزی یکی از مؤثرترین روش‌های مقاوم‌سازی ساختمان‌های بتنی است که با افزایش ظرفیت باربری، شکل‌پذیری و مقاومت لرزه‌ای اعضای سازه‌ای، نقش مهمی در افزایش ایمنی و دوام ساختمان دارد. این روش برای تقویت ستون‌ها، تیرها، اتصالات و ساختمان‌های آسیب‌دیده بسیار کاربردی است. انتخاب صحیح روش مقاوم‌سازی و استفاده از مصالح و محصولات مهندسی مناسب، نقش مهمی در دستیابی به عملکرد مطلوب سازه دارد. CORBELL با ارائه محصولات تخصصی در حوزه مقاوم‌سازی، ترمیم بتن و سیستم‌های کامپوزیتی FRP، راهکارهای مهندسی مورد نیاز پروژه‌های بهسازی و تقویت سازه را ارائه می‌دهد.
