دیوارهای برشی (Shear Walls) یکی از مهم‌ترین عناصر باربر جانبی در سازه‌های بتن‌آرمه هستند که نقش کلیدی در مقاومت ساختمان در برابر زلزله، باد و نیروهای جانبی دارند. در بسیاری از پروژه‌های مقاوم‌سازی، به دلایل مختلفی مانند افزایش نیاز لرزه‌ای، آسیب‌دیدگی یا تغییر کاربری، لازم است ظرفیت دیوارهای برشی افزایش یابد.یکی از مهم‌ترین روش‌های تقویت این دیوارها، افزایش سطح مقطع و ضخامت دیوار برشی است که تنها از طریق کاشت آرماتور (Rebar Doweling)امکان‌پذیر می‌شود.
چه زمانی نیاز به تقویت دیوار برشی داریم؟
تقویت دیوارهای برشی معمولاً در شرایط زیر انجام می‌شود:
-
نیازهای لرزه‌ای (Seismic Retrofit)
- افزایش سختی جانبی سازه
- کاهش دریفت طبقات
- بهبود رفتار هیسترزیس
-
آسیب‌های سازه‌ای
- ترک‌های شدید ناشی از زلزله
- آسیب ناشی از انفجار
- تخریب موضعی بتن
-
خوردگی آرماتورها
- نفوذ رطوبت و یون کلر
- کاهش ظرفیت باربری
- کاهش دوام سازه
-
آتش‌سوزی
- افت مقاومت بتن و فولاد
- نیاز به بازسازی مقطع
-
تغییر کاربری یا افزایش بار جانبی
- افزایش ارتفاع ساختمان
- تغییر سیستم سازه‌ای

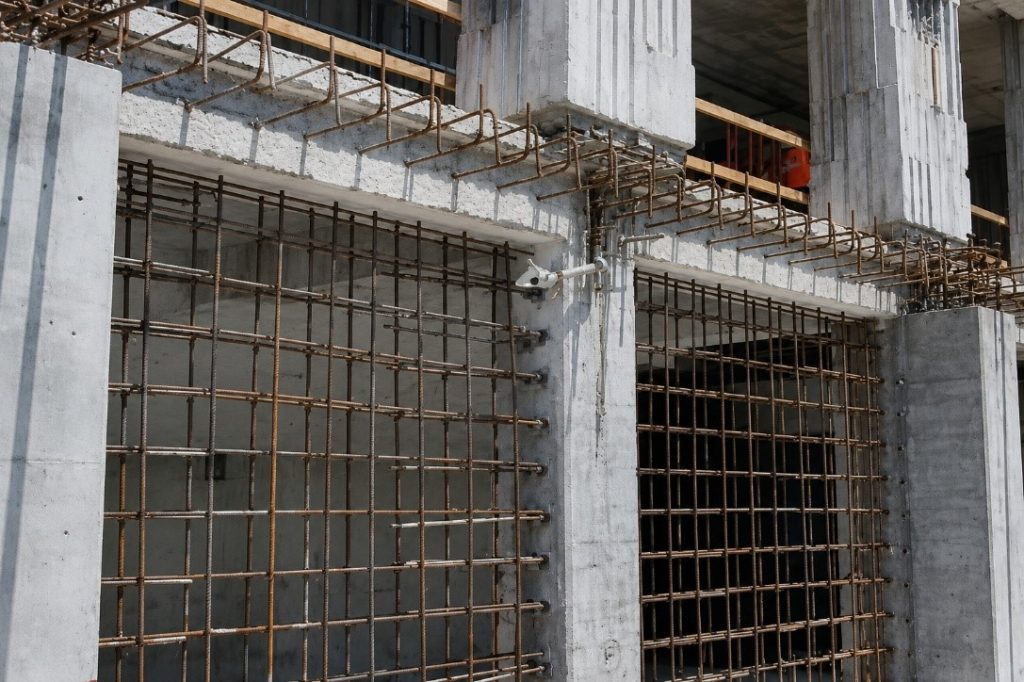

نقش کاشت آرماتور در دیوار برشی
در روش افزایش ضخامت دیوار برشی، بتن جدید باید به بتن موجود متصل شود تا عملکرد یکپارچه ایجاد گردد.
👉این اتصال از طریق کاشت آرماتور عمود بر صفحه دیوار انجام می‌شود.
عملکرد کاشت آرماتور در دیوار برشی
- انتقال نیرو بین بتن قدیم و جدید
- جلوگیری از لغزش لایه‌ای
- افزایش مقاومت خمشی و برشی
- ایجاد رفتار یکپارچه لرزه‌ای

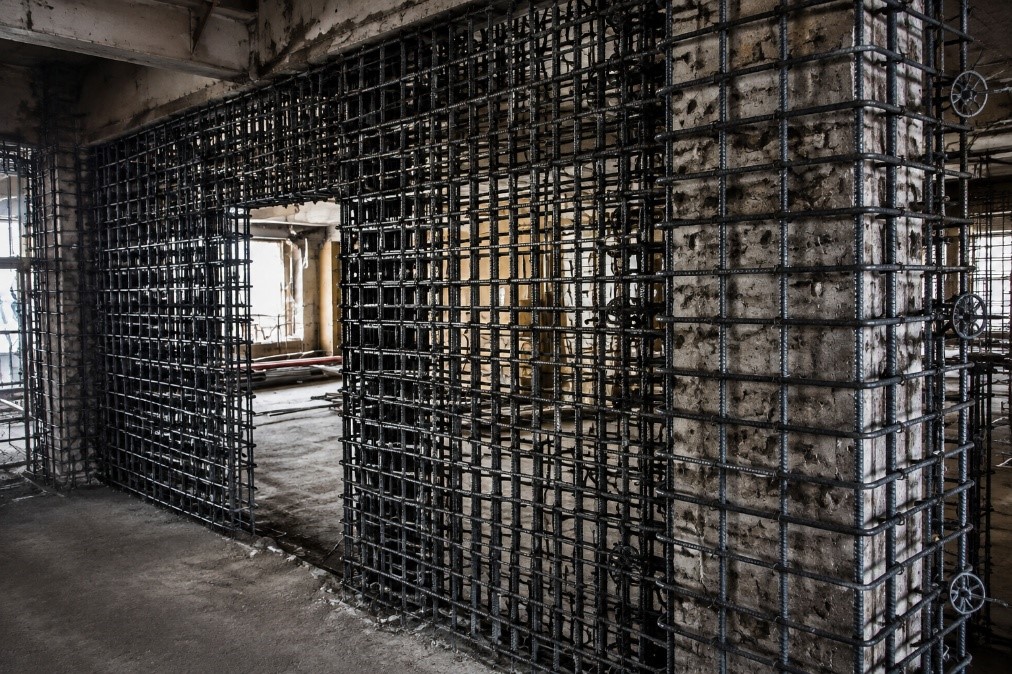

روش تقویت دیوار برشی با کاشت آرماتور
مرحله 1: آماده‌سازی سطح دیوار
- حذف بتن‌های سست و آسیب‌دیده
- زبر کردن سطح (Roughening)
- تمیزکاری کامل سطح
مرحله 2: تعیین محل کاشت
- بر اساس نقشه مقاوم‌سازی
- کنترل نواحی بحرانی (مرزی و اتصال به تیرها)
- جلوگیری از تداخل با آرماتور موجود
مرحله 3: سوراخ‌کاری (Drilling)
- حفاری عمود بر سطح دیوار
- کنترل دقیق عمق
- توجه به ضخامت محدود دیوار
مرحله 4: تمیزکاری سوراخ
این مرحله بسیار حیاتی است:
- دمیدن هوا (Blowing)
- برس‌زنی (Brushing)
- حذف کامل گرد و غبار
مرحله 5: تزریق چسب اپوکسی
- تزریق از انتهای سوراخ
- پر کردن کامل حفره
- جلوگیری از ایجاد void یا حفره خالی
مرحله 6: نصب آرماتور
- قرار دادن میلگرد کاشته‌شده
- کنترل تراز و طول مهاری
- تثبیت تا گیرش کامل

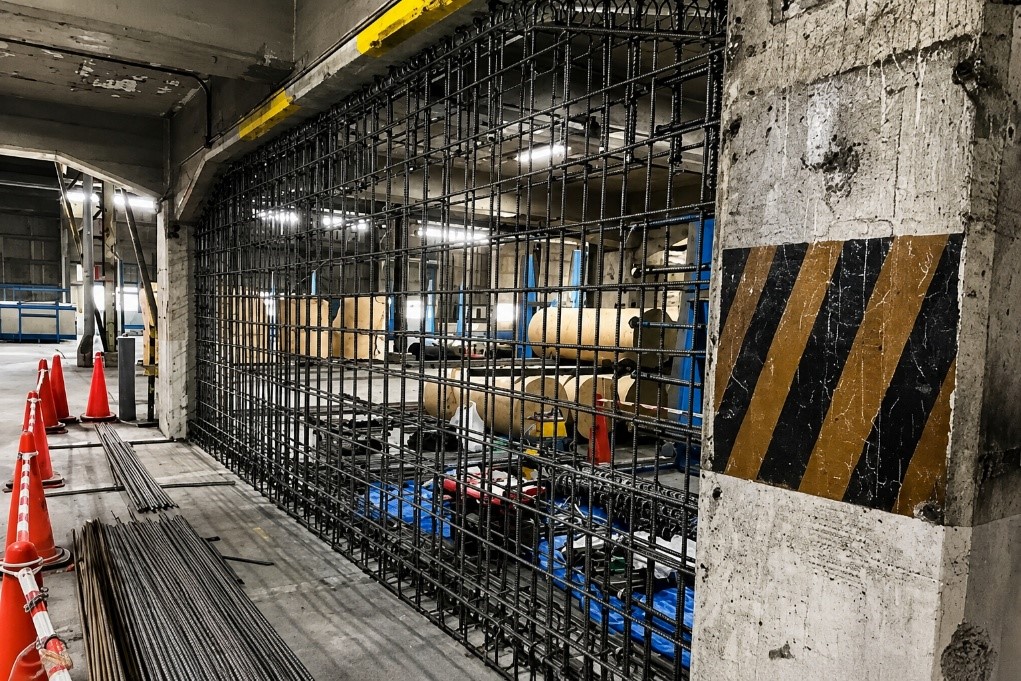

مرحله 7: اجرای بتن جدید
- نصب شبکه آرماتور جدید
- قالب‌بندی دیوار
- بتن‌ریزی لایه الحاقی
چالش‌های اجرایی کاشت آرماتور در دیوار برشی
دیوارهای برشی به دلیل تراکم بالای آرماتور، یکی از پیچیده‌ترین اعضا برای کاشت میلگرد هستند.
-
تراکم بالای آرماتور شبکه‌ای
- شبکه‌های متراکم افقی و عمودی
- محدودیت شدید در محل سوراخ‌کاری
-
المان‌های مرزی (Boundary Elements)
- تراکم بسیار زیاد میلگرد در لبه‌ها
- سختی دسترسی بالا
-
اتصال به تیرها و دال‌ها
- تراکم آرماتور در ناحیه گره‌ها
- افزایش احتمال برخورد در حفاری
-
ضخامت محدود دیوار
- محدودیت در طول مهاری میلگرد
- کاهش انعطاف اجرایی
-
کاور کم بتن
- کاهش فضای امن برای سوراخ‌کاری
- افزایش ریسک آسیب به آرماتور موجود
جدول مزایا و معایب کاشت آرماتور در دیوار برشی
| مزایا | توضیحات |
| افزایش سختی جانبی | بهبود رفتار لرزه‌ای |
| اتصال بتن جدید و قدیم | عملکرد یکپارچه سازه |
| افزایش ظرفیت دیوار | مقاومت بیشتر در برابر زلزله |
| قابل اجرا در سازه موجود | مناسب مقاوم‌سازی |
| معایب | توضیحات |
| تراکم بالای آرماتور | اجرای بسیار سخت |
| محدودیت ضخامت دیوار | کاهش طول مهاری |
| هزینه بالا | چسب و نیروی متخصص |
| زمان‌بر بودن اجرا | چندمرحله‌ای بودن کار |
مقایسه سختی کاشت در اعضای مختلف سازه
| عضو سازه | سختی اجرا | تراکم آرماتور | ریسک اجرایی |
| دیوار برشی | بسیار زیاد | بسیار زیاد | بسیار بالا |
| دال | زیاد | زیاد | بالا |
| تیر | زیاد | متوسط تا زیاد | بالا |
| ستون | متوسط | متوسط | متوسط |
| فونداسیون | کم | کم | کم |
نکات مهم اجرایی
- انتخاب محل سوراخ‌کاری باید بسیار دقیق باشد
- عمق کاشت باید مطابق طراحی باشد
- چسب اپوکسی باید استاندارد و تأییدشده باشد
- از برخورد با آرماتور موجود باید جلوگیری شود
- گیرش چسب باید کامل کنترل شود
خطاهای رایج در کاشت دیوار برشی
- برخورد با آرماتورهای مرزی
- تزریق ناقص چسب اپوکسی
- انتخاب زاویه اشتباه سوراخ‌کاری
- عدم تمیزکاری کامل سوراخ
- اجرای غیر دقیق در نواحی گره‌ای
جمع‌بندی
کاشت آرماتور در دیوارهای برشی یکی از مهم‌ترین و در عین حال پیچیده‌ترین روش‌های مقاوم‌سازی ساختمان در سازه‌های بتن‌آرمه است. این روش امکان افزایش ضخامت دیوار و بهبود عملکرد لرزه‌ای سازه را فراهم می‌کند.
با وجود مزایای بسیار مهم، اجرای آن به دلیل تراکم بالای آرماتور و حساسیت اجرایی بالا نیازمند دقت بسیار زیاد و نیروی متخصص است.
نتیجه‌گیری
اگر هدف افزایش سختی جانبی، بهبود عملکرد لرزه‌ای یا افزایش ظرفیت دیوارهای برشی باشد، افزایش مقطع دیوار همراه با کاشت آرماتور عمود بر صفحه یکی از مؤثرترین و قابل اعتمادترین روش‌های مقاوم‌سازی محسوب می‌شود.
