توضیحات

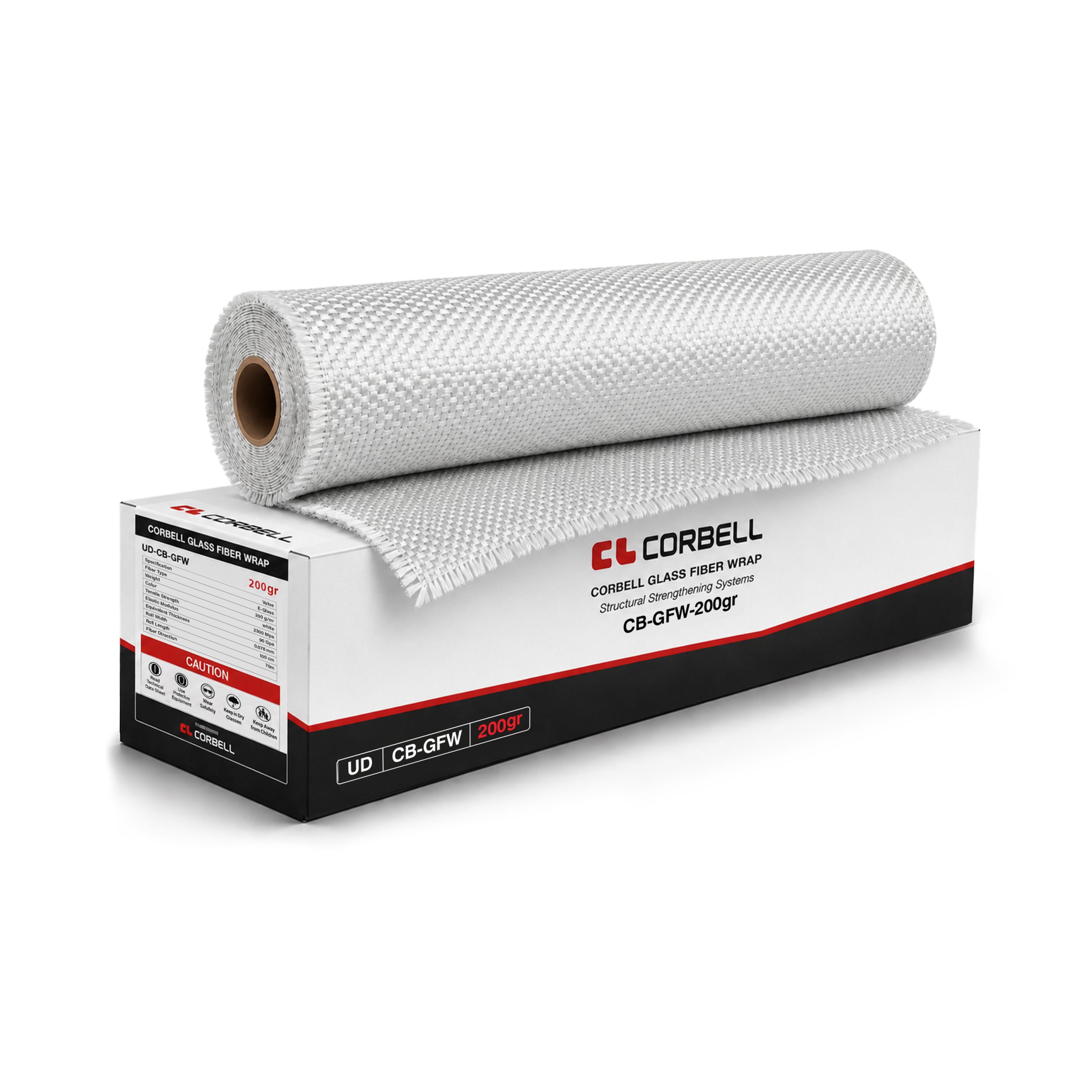

مزایای الیاف شیشه CB-GFW-200
- تولید شده با الیاف عرضی تثبیتشده حرارتی برای حفظ پایداری پارچه
- قابلیت استفاده در طیف گستردهای از پروژههای مقاومسازی
- انعطافپذیری بالا و قابلیت انطباق با هندسههای مختلف سازهای
- مناسب برای تیرها، ستونها، دودکشها، شمعها، دیوارها، سقفها و سیلوها
- وزن بسیار کم و عدم افزایش محسوس بار مرده سازه
- اقتصادیتر نسبت به بسیاری از روشهای سنتی مقاومسازی
- هدایت الکتریکی بسیار پایین
- مقاومت مناسب در برابر شرایط محیطی و بهرهبرداری بلندمدت
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع الیاف | E-Glass |
| گرماژ | 200 g/m² |
| جهت الیاف | تکجهته |
| رنگ | سفید |
| مقاومت کششی | 2300 MPa |
| مدول الاستیسیته | 90 GPa |
| ضخامت معادل | 0.078 mm |
| عرض رول | 100 cm |
| طول رول | 50 m |
کاربردهای الیاف شیشه GFRP
1.محصول CB-GFW-200 برای تقویت و مقاومسازی اعضا و سازههای زیر کاربرد دارد:
- سازههای بتنآرمه
- دیوارهای بنایی
- سازههای آجری
- سازههای چوبی
2.این محصول با هدف افزایش ظرفیت باربری خمشی و برشی در موارد زیر استفاده میشود:
- بهبود عملکرد لرزهای دیوارهای بنایی
- افزایش مقاومت و شکلپذیری ستونها
- تغییر کاربری و بازسازی ساختمانها
- اصلاح نواقص طراحی یا خطاهای اجرایی
- افزایش مقاومت در برابر بارهای ناشی از زلزله
- افزایش دوام و عمر مفید سازه
- ارتقای سازه مطابق با استانداردهای روز
- کاهش اثرات ناشی از انفجارهای تصادفی یا تهدیدات انفجاری
3.استفاده در محیطهای نیازمند مصالح غیرهادی الکتریسیته.
این محصول باید تنها توسط متخصصان و مجریان آموزشدیده سیستمهای FRP مورد استفاده قرار گیرد.
مزایای استفاده از GFRP نسبت به روشهای سنتی
| ویژگی | GFRP | ژاکت بتنی | ژاکت فولادی |
|---|---|---|---|
| افزایش وزن سازه | بسیار کم | زیاد | متوسط |
| سرعت اجرا | بالا | پایین | متوسط |
| نیاز به تخریب | حداقل | زیاد | متوسط |
| مقاومت در برابر خوردگی | عالی | خوب | ضعیف |
| افزایش ابعاد عضو | ناچیز | زیاد | متوسط |
| هزینه بهرهبرداری | کم | متوسط | زیاد |
مراحل اجرای سیستم GFRP
1.آمادهسازی سطح
- حذف بتن سست
- ترمیم نواحی آسیبدیده
- تسطیح سطح
2.اعمال پرایمر
اجرای لایه پرایمر اپوکسی جهت افزایش چسبندگی.
3.اجرای رزین اشباعکننده
آغشته نمودن سطح به رزین مخصوص CFRP.
4.نصب الیاف کربن
قرارگیری الیاف در جهت طراحی و حذف حبابهای هوا.
5.پوشش نهایی
در صورت نیاز اجرای پوشش محافظ UV یا پوشش ضدحریق.
جدول کاربرد محصول در اعضای سازهای
| عضو سازهای | هدف مقاومسازی | نحوه استفاده از CFRP |
|---|---|---|
| تیر بتنی | افزایش ظرفیت خمشی | نصب در زیر تیر |
| تیر بتنی | افزایش مقاومت برشی | نصب U-Wrap یا Side Wrap |
| ستون بتنی | افزایش مقاومت فشاری | دورپیچی کامل ستون |
| دال بتنی | افزایش ظرفیت باربری | نصب در زیر دال |
| دیوار برشی | بهبود عملکرد لرزهای | نصب در نواحی بحرانی |
| پلها | افزایش ظرفیت باربری | تقویت تیرها و عرشه |
جدول مزایای فنی الیاف شیشه
| ویژگی | مزیت |
|---|---|
| مقاومت کششی بالا | افزایش ظرفیت باربری عضو |
| وزن بسیار کم | عدم افزایش بار مرده سازه |
| ضخامت کم | عدم کاهش فضای مفید |
| مقاومت خوردگی | افزایش دوام سیستم |
| اجرای سریع | کاهش زمان پروژه |
| انعطافپذیری بالا | امکان اجرا روی سطوح مختلف |
جدول راهنمای انتخاب گرماژ الیاف شیشه
| نوع الیاف | کاربرد متداول |
|---|---|
| GFRP 150gr | پوششهای نازک، ترمیم ترکهای سطحی، تقویت موضعی، سطوح با نیاز به انعطافپذیری بالا |
| GFRP 200gr | تقویت عمومی، مقاومسازی سبک، پوشش دیوار و بتن، کاربردهای معماری و ساختمانی معمول |
| GFRP 300gr | مقاومسازی متوسط، افزایش مقاومت بتن و اجزای سازهای، تقویت تیر و ستون |
| GFRP 400gr | مقاومسازی متوسط تا سنگین، افزایش سختی و مقاومت اعضای بتنی، تقویت تیر، ستون و دالها |
| GFRP 600gr | مقاومسازی سنگین، افزایش ظرفیت باربری اعضای سازهای، پروژههای با نیاز به مقاومت بالا |
جدول مقایسه محصولات FRP
| ویژگی | الیاف کربن (CFRP) | الیاف شیشه (GFRP) |
|---|---|---|
| مقاومت کششی | بسیار زیاد | زیاد |
| مدول الاستیسیته | بسیار بالا | متوسط |
| وزن | کم | کم |
| مقاومت خوردگی | عالی | عالی |
| قیمت | بالا | اقتصادی |
| کاربرد رایج | مقاومسازی سازهای | تقویت عمومی |
جدول مدارک و مستندات قابل دانلود
| عنوان فایل | توضیحات |
|---|---|
| دیتاشیت محصول | مشخصات فنی کامل |
| کاتالوگ محصول | معرفی و کاربردها |
| دستورالعمل اجرا | مراحل نصب GFRP |
| گواهینامه کیفیت | تاییدیههای فنی |
| گزارش آزمایشگاهی | نتایج تستهای مکانیکی |
پروژههای قابل استفاده
| نوع پروژه | مناسب بودن |
|---|---|
| ساختمان مسکونی | ✅ |
| برجهای بلندمرتبه | ✅ |
| پارکینگ طبقاتی | ✅ |
| بیمارستان | ✅ |
| پل و ابنیه فنی | ✅ |
| سازه صنعتی | ✅ |
| مخازن بتنی | ✅ |
| سازههای دریایی | ✅ |
محدودیتها
- اجرا فقط توسط افراد آموزشدیده و دارای تجربه کافی انجام شود.
- طراحی مقاومسازی باید توسط مهندس سازه متخصص انجام شود.
- اجزای سیستم نباید با محصولات دیگر جایگزین شوند.
- برای حفظ دوام و چسبندگی، تنها از رزینهای توصیهشده کربل استفاده شود.
- در صورت قرارگیری در معرض نور خورشید، استفاده از پوششهای محافظ UV توصیه میشود.
آیا اجرای GFRP نیاز به تخریب ساختمان دارد؟
خیر. در اغلب موارد عملیات مقاومسازی بدون تخریب گسترده انجام میشود.
آیا الیاف شیشه در برابر رطوبت مقاوم است؟
بله. سیستم GFRP مقاومت بسیار خوبی در برابر عوامل محیطی و خوردگی دارد.
آیا این محصول برای مقاومسازی لرزهای مناسب است؟
بله. یکی از مهمترین کاربردهای آن بهسازی لرزهای سازهها است.
آیا امکان اجرای چند لایه وجود دارد؟
بله. تعداد لایهها بر اساس محاسبات سازهای تعیین میشود.
