توضیحات
مزایای الیاف کربن CB-CFW-300
- مقاومت کششی بسیار بالا
- وزن بسیار کم نسبت به ورق فولادی
- نصب سریع و بدون تخریب گسترده
- مقاومت عالی در برابر خوردگی
- مناسب برای مقاومسازی لرزهای
- افزایش ظرفیت خمشی و برشی اعضا
- قابل استفاده در فضاهای محدود
- دوام طولانی در شرایط محیطی سخت
این مزایا با ویژگیهای شناختهشده سیستمهای CFRP در پروژههای مقاومسازی سازه مطابقت دارند.
جدول مشخصات فنی
| مشخصه | مقدار |
|---|---|
| نوع الیاف | Carbon Fiber UD |
| گرماژ | 300 g/m² |
| جهت الیاف | تکجهته |
| رنگ | مشکی |
| مقاومت کششی | 4900 MPa |
| مدول الاستیسیته | 230 GPa |
| ضخامت معادل | 0.168 mm |
| عرض رول | 50 cm |
| طول رول | 100 m |

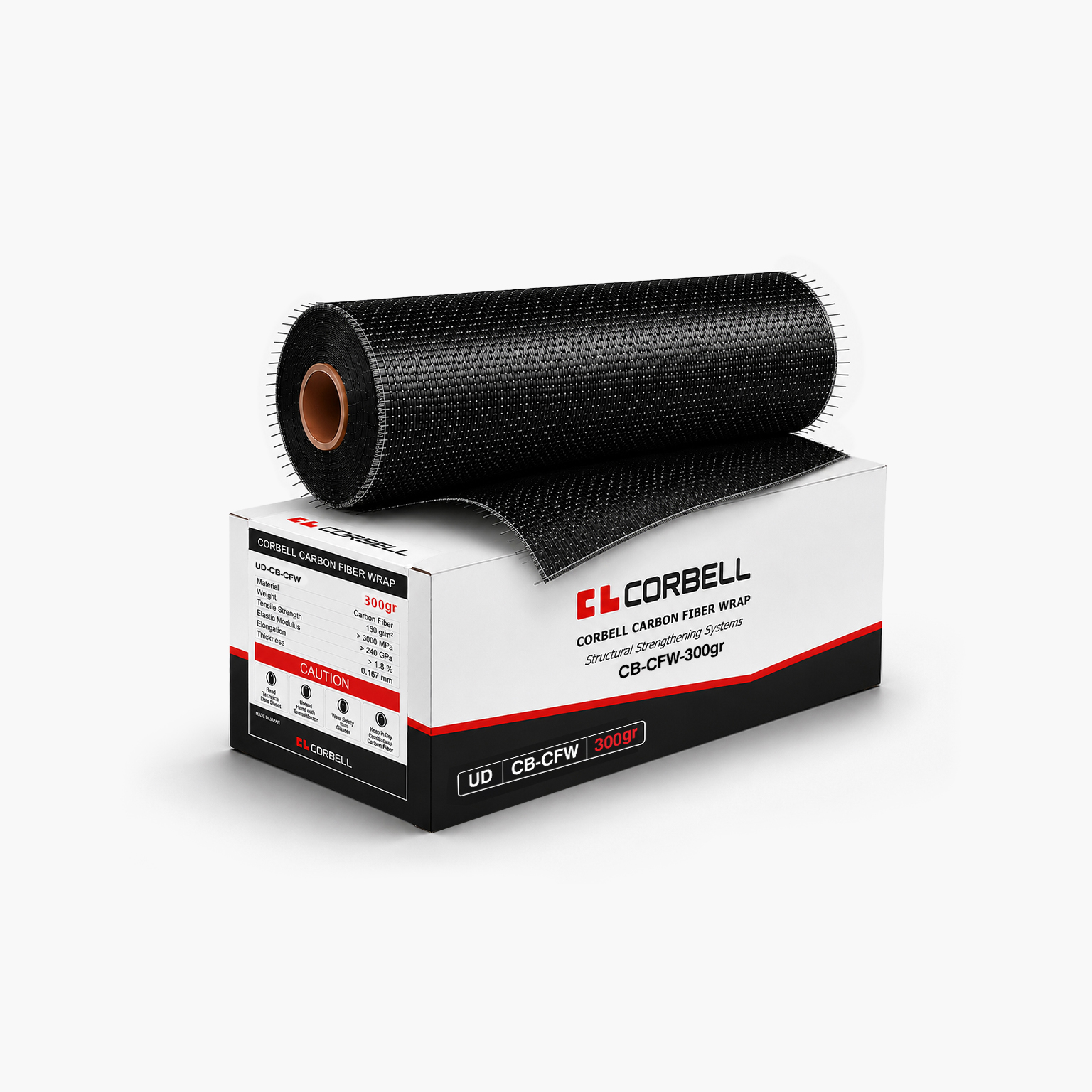

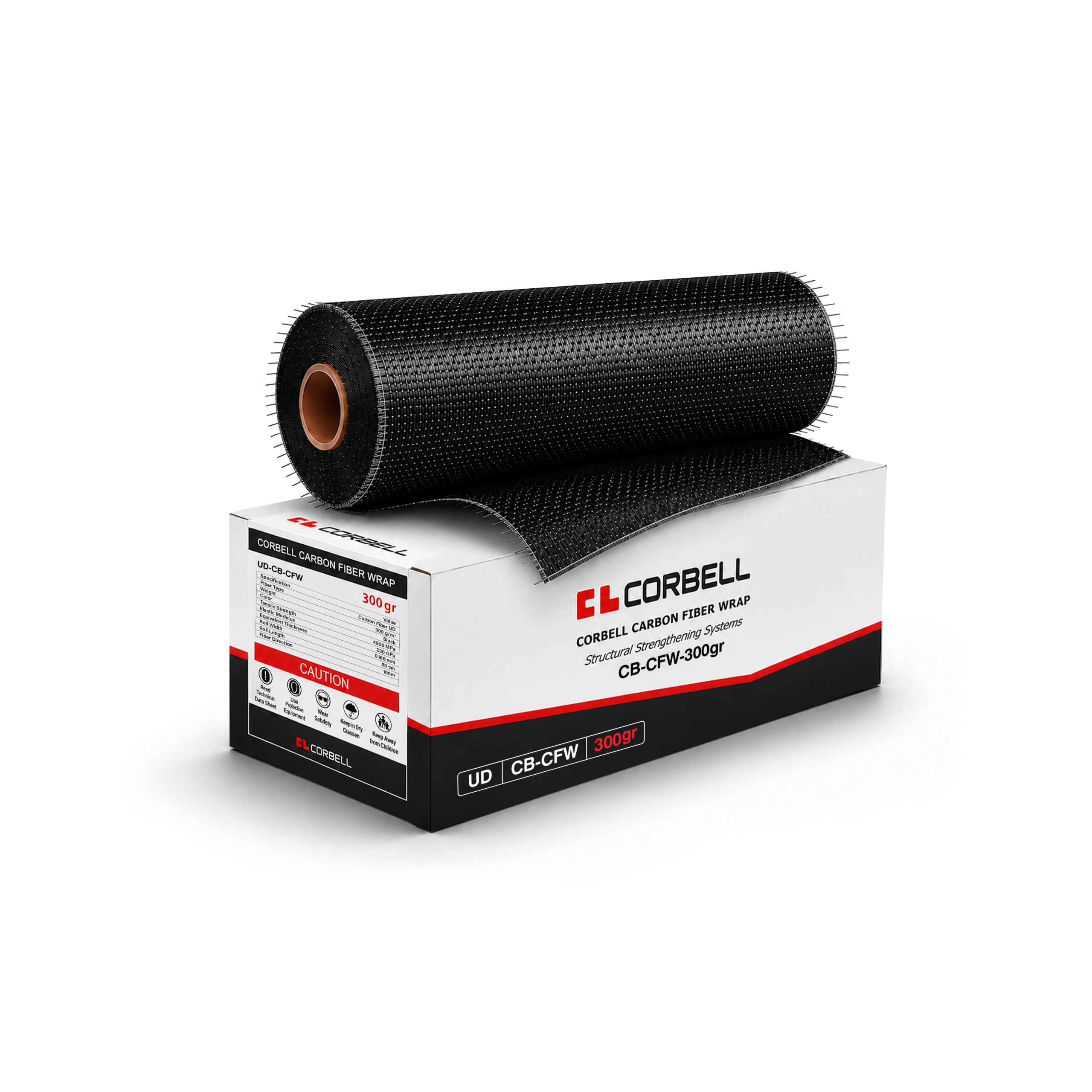

الیاف کربن تکجهته برای مقاومسازی و تقویت سازهها
الیاف کربن CB-CFW-3200یک پارچه کربنی 300 گرمی تکجهته (UD) با مقاومت کششی بسیار بالا است که به منظور مقاومسازی، ترمیم و افزایش ظرفیت باربری اعضای سازهای مورد استفاده قرار میگیرد. این محصول در کنار رزینهای اپوکسی مخصوص FRP، یک سیستم کامپوزیتی سبک، مقاوم و بادوام ایجاد میکند که بدون افزایش محسوس وزن سازه، عملکرد آن را بهبود میبخشد.
امروزه سیستمهای CFRP یکی از پرکاربردترین روشهای مقاومسازی سازههای بتنی، فولادی و بنایی در پروژههای ساختمانی، صنعتی، پلها و زیرساختهای عمرانی محسوب میشوند.
چرا الیاف کربنCorbell؟
• مقاومت بسیار بالا
الیاف کربن دارای مقاومت کششی چندین برابر فولاد بوده و میتواند ظرفیت باربری اعضای سازهای را به شکل قابل توجهی افزایش دهد.
• وزن بسیار کم
سیستم CFRP در مقایسه با ژاکت بتنی یا ژاکت فولادی وزن بسیار ناچیزی به سازه اضافه میکند.
• سرعت اجرای بالا
اجرای الیاف کربن نسبت به روشهای سنتی مقاومسازی سریعتر بوده و موجب کاهش زمان توقف بهرهبرداری ساختمان میشود.
• دوام و ماندگاری
مقاومت بالا در برابر خوردگی، رطوبت و عوامل محیطی موجب افزایش طول عمر سیستم میشود.
• مناسب برای بهسازی لرزهای
یکی از مهمترین کاربردهای CFRP افزایش شکلپذیری و بهبود رفتار لرزهای سازهها است.
کاربردهای الیاف کربن CFRP
این محصول در طیف وسیعی از پروژههای مقاومسازی مورد استفاده قرار میگیرد:
- تقویت خمشی تیرها
افزایش ظرفیت خمشی تیرهای بتنی در اثر تغییر کاربری یا افزایش بارگذاری.
- تقویت برشی تیرها
افزایش مقاومت برشی و جلوگیری از گسترش ترکهای مورب.
- دورپیچی ستونها
افزایش مقاومت فشاری، شکلپذیری و عملکرد لرزهای ستونها.
- مقاومسازی دالها
افزایش ظرفیت باربری سقفها و دالهای بتنی.
- مقاومسازی پلها
بهسازی تیرها، عرشهها و اجزای بتنی پلها.
- ترمیم سازههای آسیبدیده
بازگرداندن ظرفیت مقاومتی اعضایی که در اثر زلزله، خوردگی یا بارگذاری نامناسب آسیب دیدهاند.
مزایای استفاده از CFRP نسبت به روشهای سنتی
| ویژگی | CFRP | ژاکت بتنی | ژاکت فولادی |
|---|---|---|---|
| افزایش وزن سازه | بسیار کم | زیاد | متوسط |
| سرعت اجرا | بالا | پایین | متوسط |
| نیاز به تخریب | حداقل | زیاد | متوسط |
| مقاومت در برابر خوردگی | عالی | خوب | ضعیف |
| افزایش ابعاد عضو | ناچیز | زیاد | متوسط |
| هزینه بهرهبرداری | کم | متوسط | زیاد |
مراحل اجرای سیستم CFRP
1.آمادهسازی سطح
- حذف بتن سست
- ترمیم نواحی آسیبدیده
- تسطیح سطح
2.اعمال پرایمر
اجرای لایه پرایمر اپوکسی جهت افزایش چسبندگی.
3.اجرای رزین اشباعکننده
آغشته نمودن سطح به رزین مخصوص CFRP.
4.نصب الیاف کربن
قرارگیری الیاف در جهت طراحی و حذف حبابهای هوا.
5.پوشش نهایی
در صورت نیاز اجرای پوشش محافظ UV یا پوشش ضدحریق.
جدول کاربرد محصول در اعضای سازهای
| عضو سازهای | هدف مقاومسازی | نحوه استفاده از CFRP |
|---|---|---|
| تیر بتنی | افزایش ظرفیت خمشی | نصب در زیر تیر |
| تیر بتنی | افزایش مقاومت برشی | نصب U-Wrap یا Side Wrap |
| ستون بتنی | افزایش مقاومت فشاری | دورپیچی کامل ستون |
| دال بتنی | افزایش ظرفیت باربری | نصب در زیر دال |
| دیوار برشی | بهبود عملکرد لرزهای | نصب در نواحی بحرانی |
| پلها | افزایش ظرفیت باربری | تقویت تیرها و عرشه |
جدول مزایای فنی الیاف کربن
| ویژگی | مزیت |
|---|---|
| مقاومت کششی بالا | افزایش ظرفیت باربری عضو |
| وزن بسیار کم | عدم افزایش بار مرده سازه |
| ضخامت کم | عدم کاهش فضای مفید |
| مقاومت خوردگی | افزایش دوام سیستم |
| اجرای سریع | کاهش زمان پروژه |
| انعطافپذیری بالا | امکان اجرا روی سطوح مختلف |
جدول راهنمای انتخاب گرماژ الیاف کربن
| نوع الیاف | کاربرد متداول |
|---|---|
| CFRP 150gr | تقویت سبک تیر و دال |
| CFRP 200gr | مقاومسازی عمومی ساختمان |
| CFRP 300gr | پروژههای با نیاز مقاومتی بالا |
| CFRP 600gr | پلها و سازههای سنگین |
جدول مقایسه محصولات FRP
| ویژگی | الیاف کربن (CFRP) | الیاف شیشه (GFRP) |
|---|---|---|
| مقاومت کششی | بسیار زیاد | زیاد |
| مدول الاستیسیته | بسیار بالا | متوسط |
| وزن | کم | کم |
| مقاومت خوردگی | عالی | عالی |
| قیمت | بالا | اقتصادی |
| کاربرد رایج | مقاومسازی سازهای | تقویت عمومی |
جدول مدارک و مستندات قابل دانلود
| عنوان فایل | توضیحات |
|---|---|
| دیتاشیت محصول | مشخصات فنی کامل |
| کاتالوگ محصول | معرفی و کاربردها |
| دستورالعمل اجرا | مراحل نصب CFRP |
| گواهینامه کیفیت | تاییدیههای فنی |
| گزارش آزمایشگاهی | نتایج تستهای مکانیکی |
پروژههای قابل استفاده
| نوع پروژه | مناسب بودن |
|---|---|
| ساختمان مسکونی | ✅ |
| برجهای بلندمرتبه | ✅ |
| پارکینگ طبقاتی | ✅ |
| بیمارستان | ✅ |
| پل و ابنیه فنی | ✅ |
| سازه صنعتی | ✅ |
| مخازن بتنی | ✅ |
| سازههای دریایی | ✅ |
آیا اجرای CFRP نیاز به تخریب ساختمان دارد؟
خیر. در اغلب موارد عملیات مقاومسازی بدون تخریب گسترده انجام میشود.
آیا الیاف کربن در برابر رطوبت مقاوم است؟
بله. سیستم CFRP مقاومت بسیار خوبی در برابر عوامل محیطی و خوردگی دارد.
آیا این محصول برای مقاومسازی لرزهای مناسب است؟
بله. یکی از مهمترین کاربردهای آن بهسازی لرزهای سازهها است.
آیا امکان اجرای چند لایه وجود دارد؟
بله. تعداد لایهها بر اساس محاسبات سازهای تعیین میشود.
