توضیحات
مزایا
- رزین اپوکسی اصلاحشده بدون استایرن
- مقاومت و مدول الاستیسیته بالا
- چقرمگی مناسب
- مقاومت عالی در برابر پیرشدگی و حرارت
- قابلیت عملکرد در محیطهای مرطوب
- مقاوم در برابر اسیدها و قلیاها
- مقاوم در برابر زلزله و بدون ایجاد تنش انبساطی در بتن
- تیکسوتروپی بسیار مناسب برای نصب افقی و سقفی
کاربردها
- کاشت میلگرد و بولت در سازههای بتنی
- تقویت اتصالات نماهای خشک سنگی و کرتینوال
- مقاومسازی و تقویت سازههای ساختمانی
- نصب و فیکس کردن تجهیزات صنعتی روی فونداسیون
- اتصال سازههای فلزی به سازههای بتنی
- مقاومسازی پلها، بزرگراهها و پروژههای آبی
- نصب تابلوهای تبلیغاتی، موانع صوتی و گاردریلها
مشخصات فیزیکی و فنی
مشخصات اجزا
| مشخصه | مقدار |
|---|---|
| جزء A (رزین اپوکسی) | خمیر سفید |
| جزء B (هاردنر) | خمیر قرمز یا مشکی |
| ویسکوزیته مخلوط | 12 – 18 Pa.s |
| چگالی پس از سخت شدن | 1.5 ± 0.1 g/cm³ |
| نسبت اختلاط وزنی | 3 : 1 |
خواص مکانیکی
| ویژگی | مقدار |
|---|---|
| مقاومت کششی | ≥ 55 MPa |
| مقاومت خمشی | ≥ 70 MPa |
| مقاومت فشاری | ≥ 82 MPa |
| مدول کششی | ≥ 3500 MPa |
| ازدیاد طول هنگام شکست | ≥ 1.7% |
| شاخص تیکسوتروپی | ≥ 4 |
زمان کارپذیری و گیرش
| دمای محیط (°C) | زمان کارپذیری (دقیقه) | زمان گیرش نهایی |
|---|---|---|
| -5 | 60 | 72 ساعت |
| 0 | 45 | 48 ساعت |
| 10 | 30 | 24 ساعت |
| 20 | 15 | 12 ساعت |
| 30 و بیشتر | 20 | 6 ساعت |
شرایط نگهداری
- در بستهبندی اصلی نگهداری شود.
- بهصورت عمودی قرار گیرد.
- دمای نگهداری بین 10 تا 25 درجه سانتیگراد باشد.
- دور از تابش مستقیم نور خورشید نگهداری شود.
- عمر مفید محصول حداقل 12 ماه از تاریخ تولید است.
عملکرد چسبندگی
| ویژگی | مقدار |
|---|---|
| مقاومت برشی فولاد به فولاد | ≥ 16 MPa |
| مقاومت اتصال بتن C60 | ≥ 11 MPa |
| مقاومت کششی میلگرد آجدار در بتن C30 | ≥ 17 MPa |
| دمای تغییر شکل حرارتی | ≥ 65°C |
| روانی عمودی (Sagging) | ≤ 2 mm |
دوام و مقاومت بلندمدت
چسب CB-ANE-500 دارای مقاومت مناسب در برابر موارد زیر است و پس از انجام آزمونهای استاندارد، هیچگونه ترکخوردگی یا جداشدگی در آن مشاهده نشده است:
- محیطهای اسیدی
- محیطهای قلیایی
- نمکها
- رطوبت و گرما
- سیکل یخبندان و ذوب
- خزش بلندمدت
- بارگذاری خستگی تا 2 × 106 سیکل
روش اجرای چسب کاشت
- سوراخکاری
در محل طراحیشده، سوراخ با قطر و عمق مناسب ایجاد شود.
- تمیزکاری سوراخ
حداقل سه مرتبه برسکشی و دمیدن هوا برای حذف کامل گردوغبار انجام شود.
- آمادهسازی چسب
ابتدای خروجی کارتریج که هنوز اختلاط کامل نشده است، دور ریخته شود.
- تزریق چسب
چسب از انتهای سوراخ تزریق شود تا حدود دو سوم حجم سوراخ پر گردد.
- آمادهسازی میلگرد
سطح میلگرد یا انکربولت از زنگزدگی و آلودگی پاک شود.
- نصب میلگرد
میلگرد با حرکت چرخشی تا انتهای سوراخ وارد شود.
- عملآوری
تا زمان گیرش کامل از اعمال بار جلوگیری شود.
نکات ایمنی
هنگام کار با محصول استفاده از موارد زیر الزامی است:
- دستکش
- عینک ایمنی
- ماسک تنفسی
در صورت تماس با چشم یا بلعیده شدن، فوراً به مراکز درمانی مراجعه شود.
بسته بندی محصول

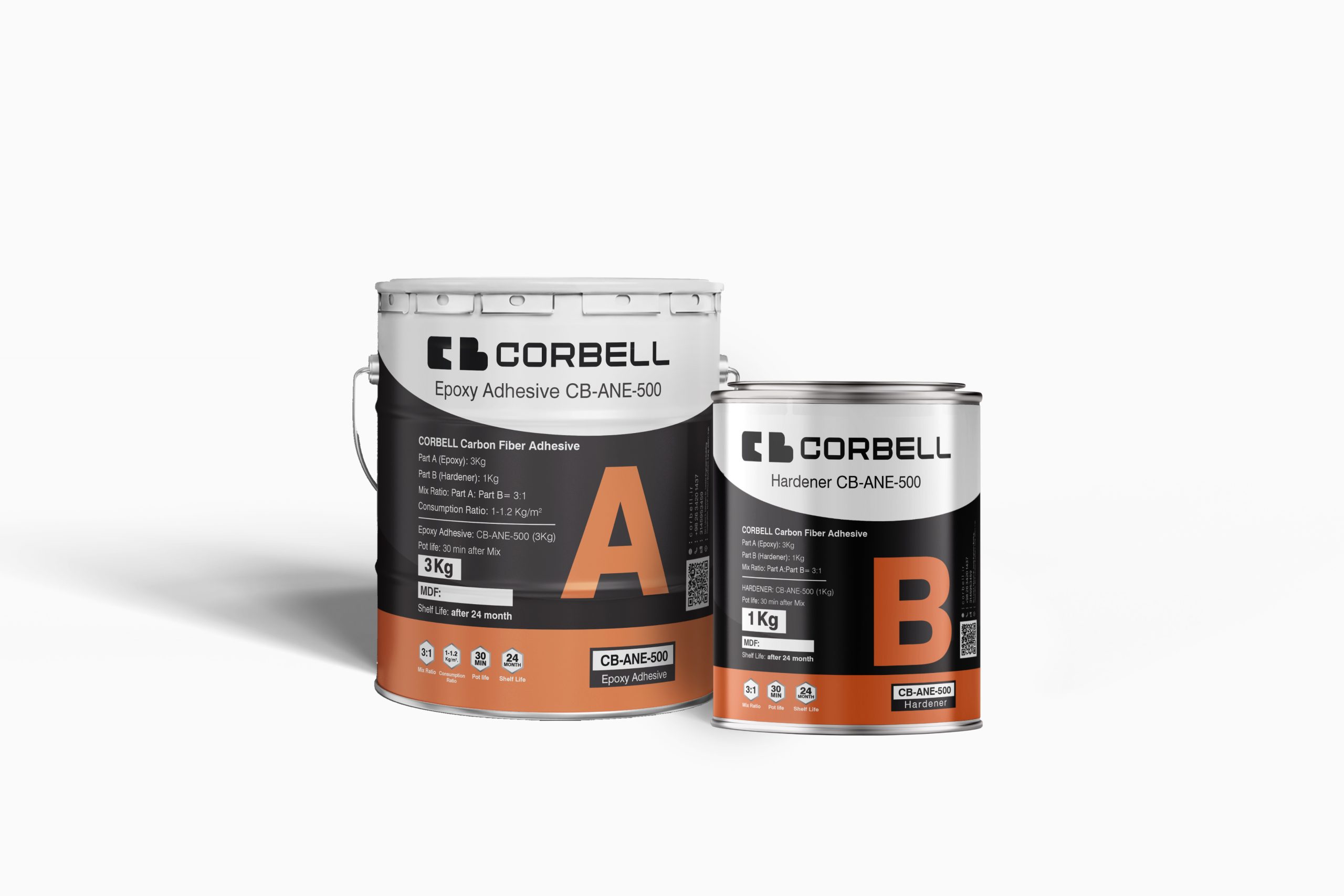

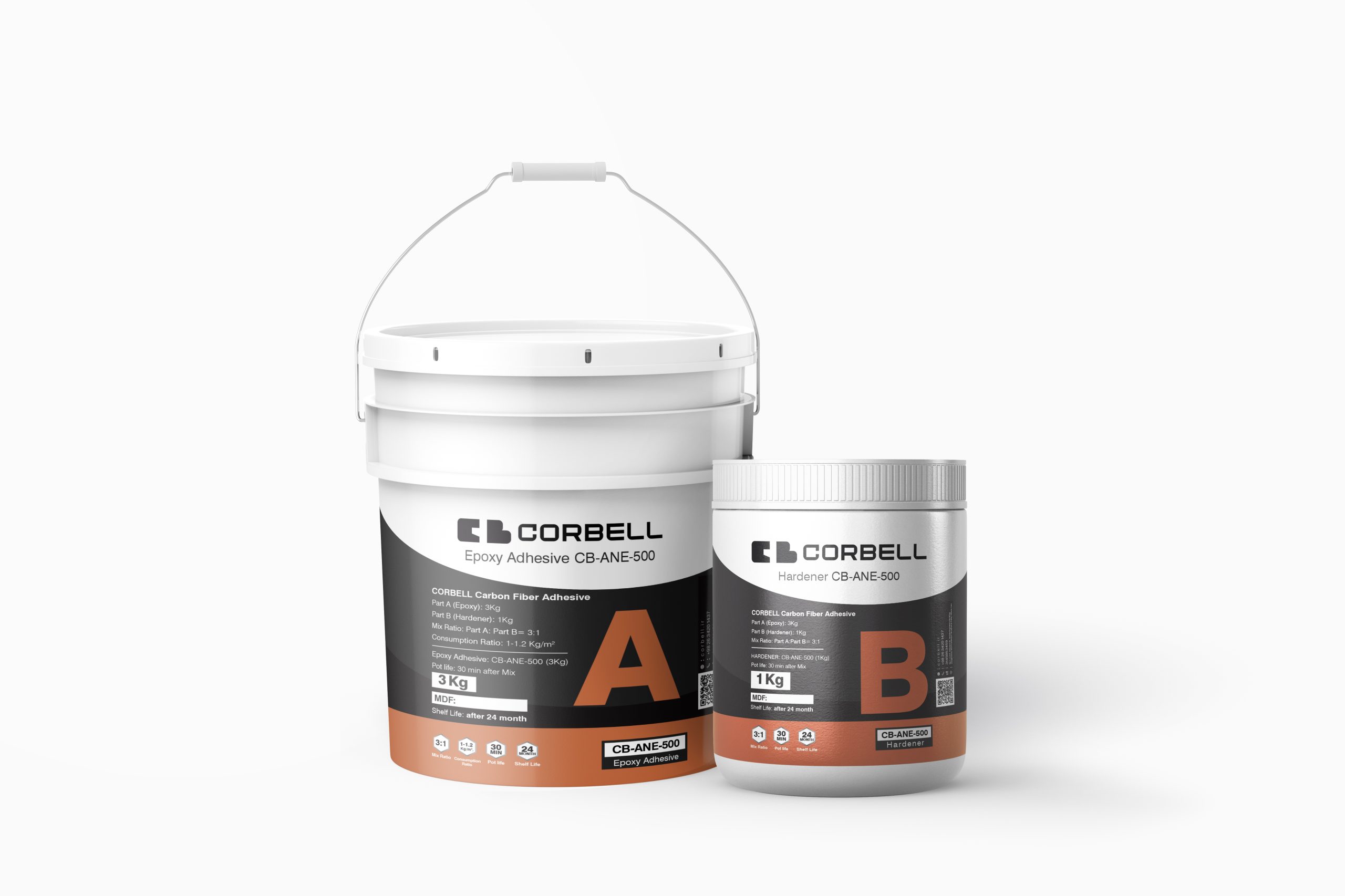

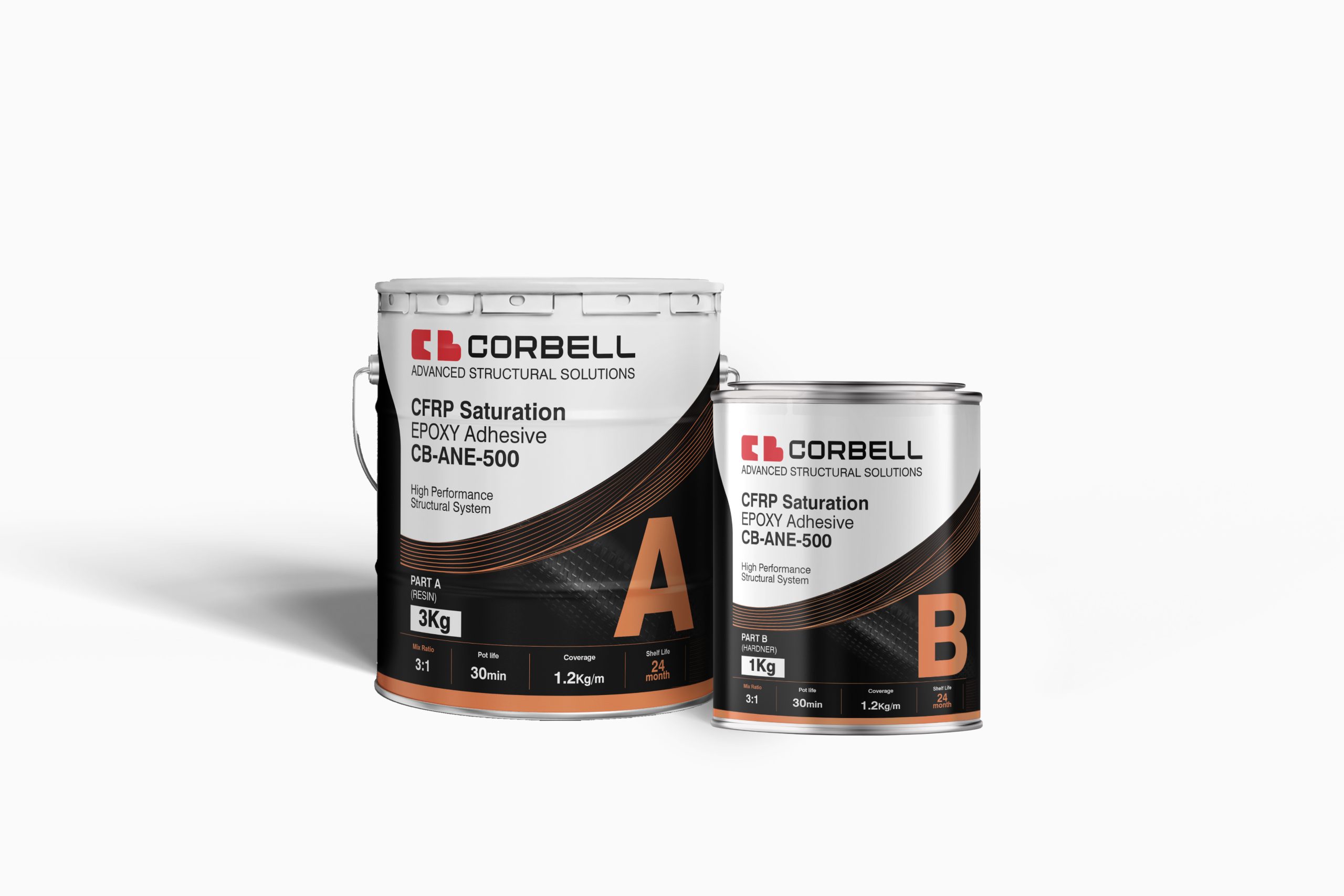

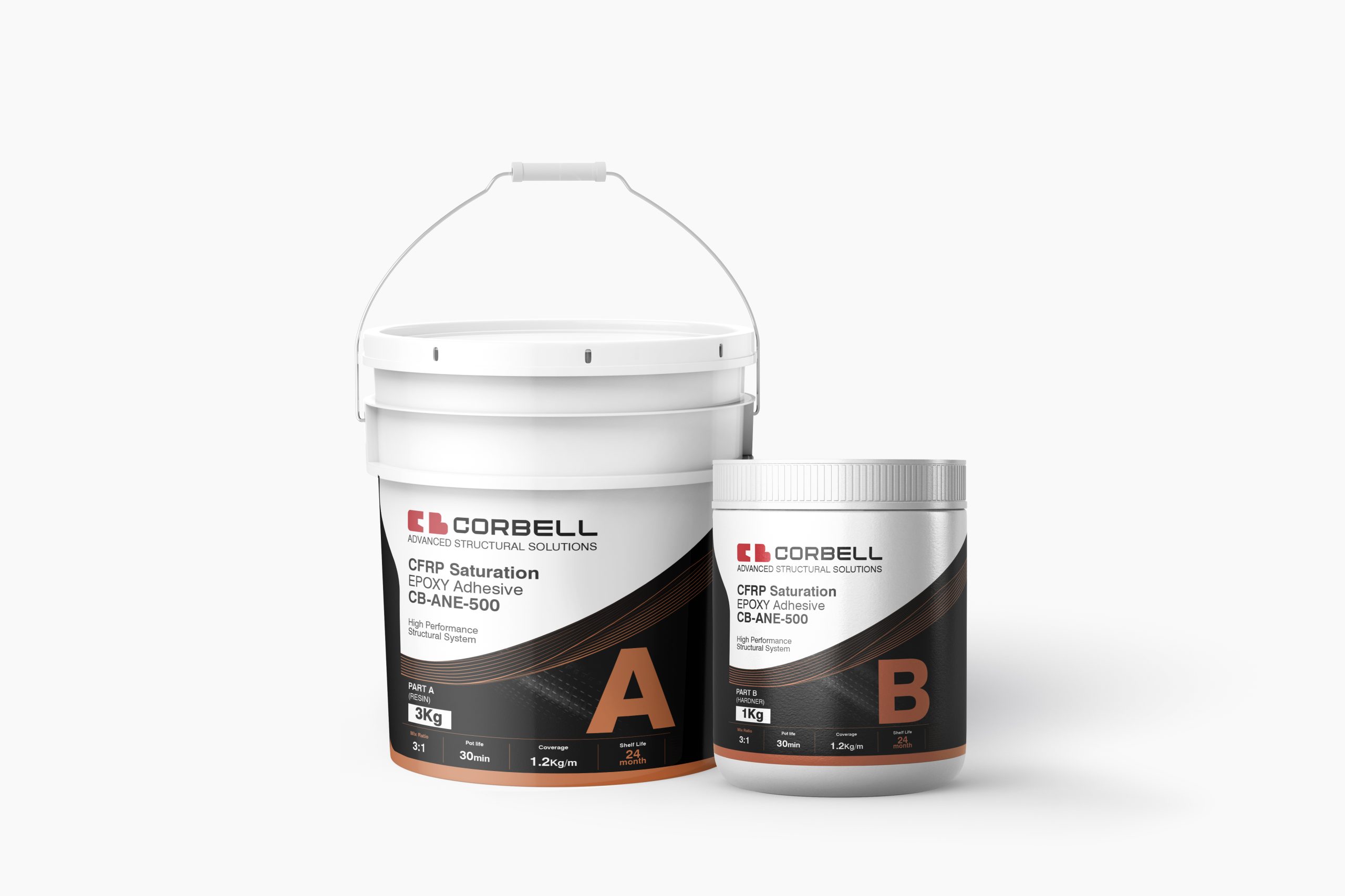

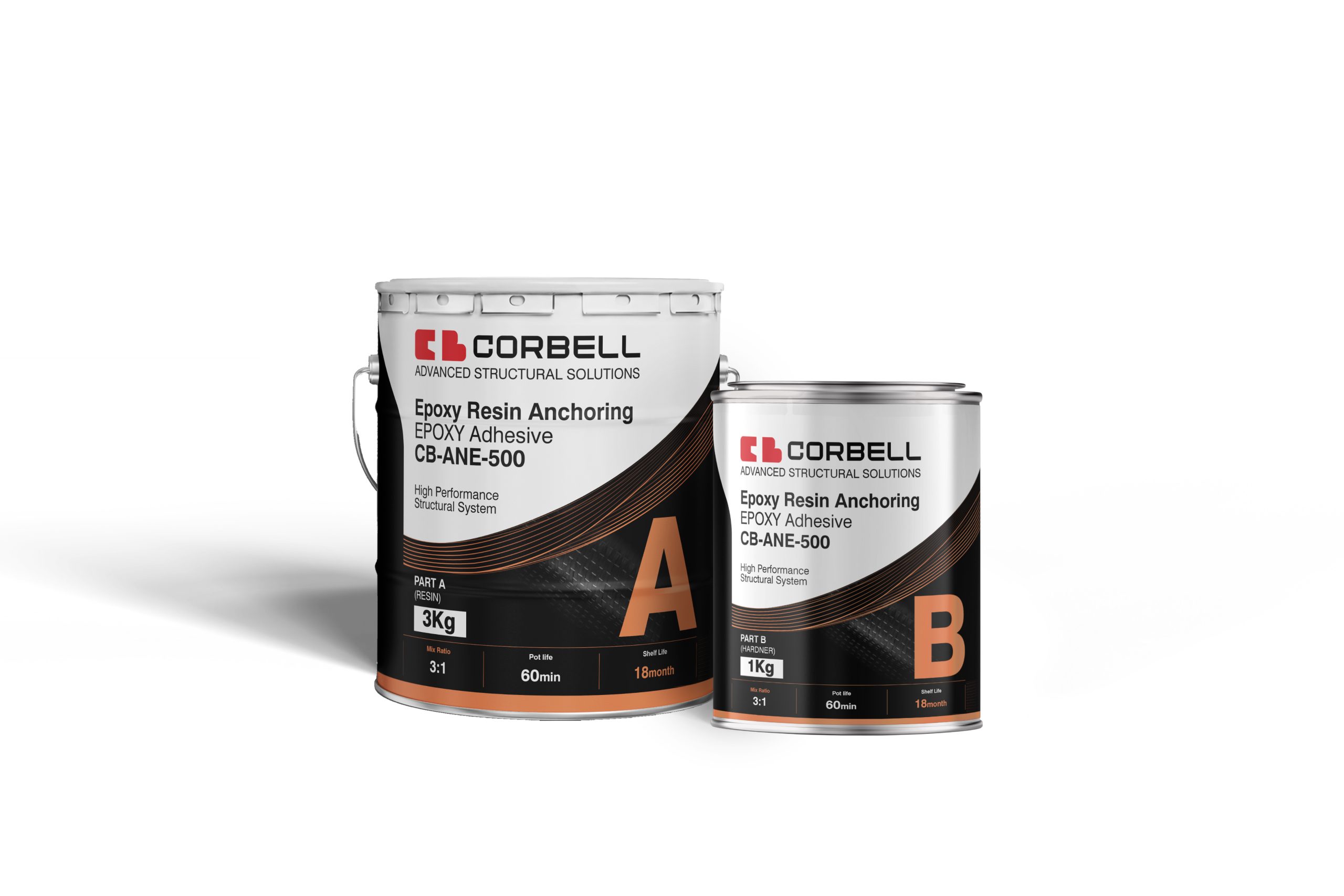

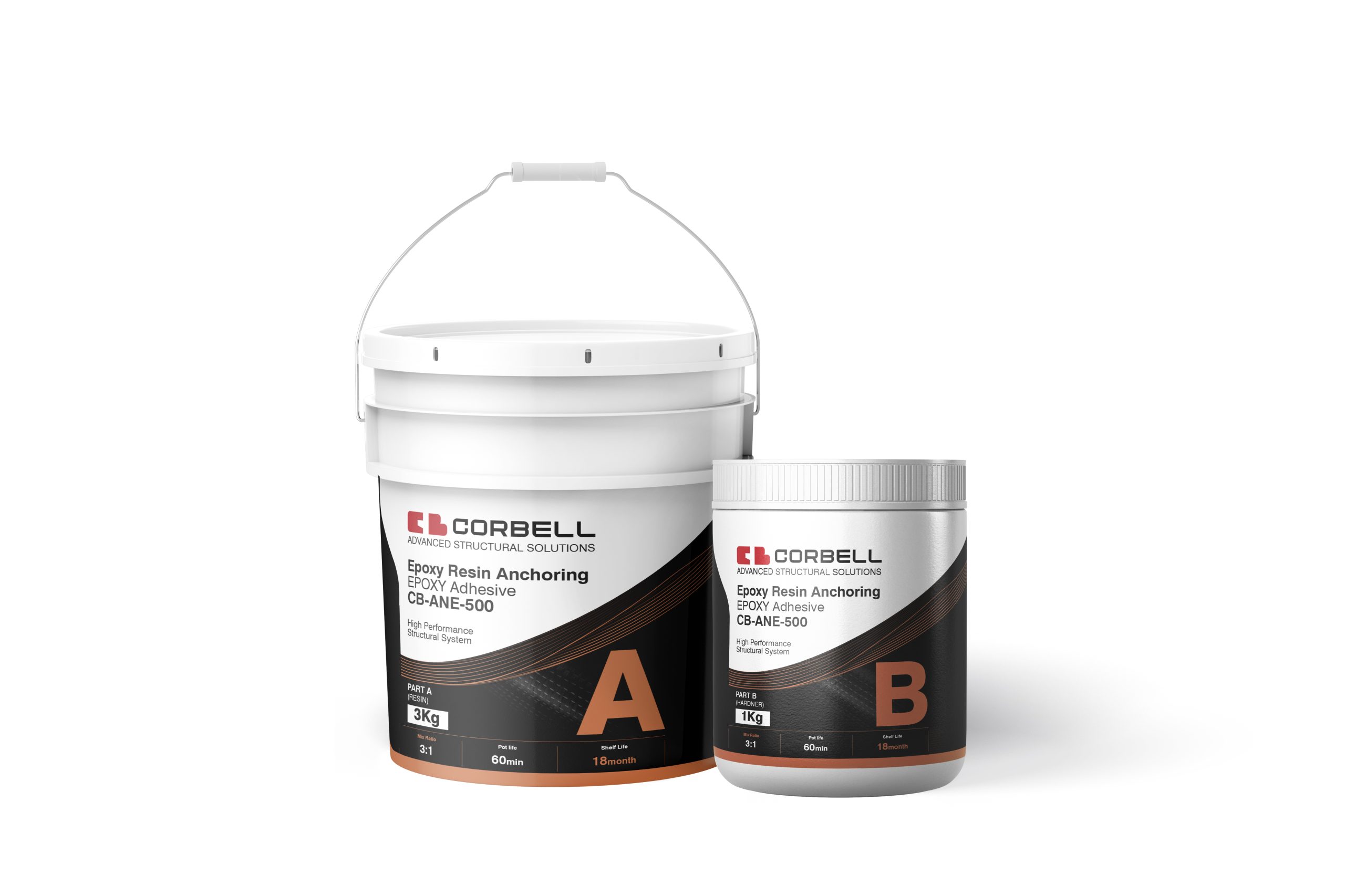

CB-ANE-500 در بستهبندیهای صنعتی مقاوم و استاندارد، بهصورت دو جزء مجزا شامل رزین و هاردنر عرضه میشود. بستهبندی محصول بهگونهای طراحی شده است که از محتویات در برابر رطوبت، گردوغبار و عوامل محیطی محافظت کرده و کیفیت و عملکرد چسب را تا زمان مصرف حفظ کند. اطلاعاتی مانند کد محصول، تاریخ تولید و شرایط نگهداری بر روی بستهبندی درج میشود.
نمونه ظرفیت باربری انکربولت
| سایز بولت | قطر سوراخ | عمق کاشت | مقاومت کششی |
|---|---|---|---|
| M8 | 10 mm | 80 mm | 15.8 kN |
| M10 | 12 mm | 90 mm | 22.9 kN |
| M12 | 14 mm | 110 mm | 46.9 kN |
| M16 | 18 mm | 125 mm | 65.6 kN |
| M20 | 25 mm | 170 mm | 85.3 kN |
| M24 | 28 mm | 210 mm | 170 kN |
| M30 | 35 mm | 280 mm | 206 kN |
حوزههای کاربرد
CB-ANE-500 برای استفاده در طیف گستردهای از پروژههای عمرانی، ساختمانی و صنعتی طراحی شده است.
| نوع پروژه | مناسب بودن |
|---|---|
| ساختمانهای مسکونی | ✅ |
| برجهای بلندمرتبه | ✅ |
| ساختمانهای اداری | ✅ |
| بیمارستانها | ✅ |
| مراکز درمانی | ✅ |
| پارکینگهای طبقاتی | ✅ |
| مراکز تجاری | ✅ |
| کارخانهها | ✅ |
| نیروگاهها | ✅ |
| پالایشگاهها | ✅ |
| مجتمعهای پتروشیمی | ✅ |
| پلها | ✅ |
| تونلها | ✅ |
| سدها | ✅ |
| مترو | ✅ |
| فرودگاهها | ✅ |
| بنادر | ✅ |
| سازههای دریایی | ✅ |
| تصفیهخانهها | ✅ |
| مخازن بتنی | ✅ |
جمعبندی مهندسی
چسب CB-ANE-500 یک چسب کاشت میلگرد اپوکسی با مقاومت مکانیکی بالا، دوام مناسب در شرایط محیطی سخت، قابلیت اجرا در سقف و دیوار و عملکرد مناسب برای پروژههای مقاومسازی، کاشت میلگرد، نصب انکربولت و اتصال سازههای فولادی به بتن است. این محصول به دلیل عدم ایجاد تنش انبساطی و مقاومت لرزهای مناسب، برای کاربردهای سازهای گزینهای قابلاعتماد محسوب میشود.
جدول مدارک و مستندات قابل دانلود
| عنوان | توضیحات |
|---|---|
| دیتاشیت محصول | مشخصات فنی کامل |
| برگه اطلاعات ایمنی (SDS) | Safety Data Sheet |
| دستورالعمل اجرا | مراحل اجرای چسب کاشت |
| کاتالوگ محصول | معرفی و کاربردها |
| گواهینامه کیفیت (COA) | تأییدیههای فنی |
| گزارش آزمونهای آزمایشگاهی | نتایج تستهای مکانیکی |
استانداردها و آییننامههای مرجع
محصول مطابق الزامات و دستورالعملهای زیر قابل استفاده است:
- ACI CODE-355.4-24
- ACI CODE-318-25 – Chapter 17
- ICC-ES AC308
آیا این چسب برای بتن ترکخورده مناسب است؟
بله، در صورت طراحی صحیح و رعایت الزامات اجرایی، برای بتن ترکخورده و بدون ترک قابل استفاده است.
آیا این چسب برای بتن ترکخورده مناسب است؟
بله، در صورت طراحی صحیح و رعایت الزامات اجرایی، برای بتن ترکخورده و بدون ترک قابل استفاده است.
آیا میتوان پس از کاشت، بلافاصله بارگذاری انجام داد؟
خیر، بارگذاری باید پس از سپری شدن زمان گیرش کامل و مطابق جدول زمان کارپذیری انجام شود.
آیا این محصول در محیطهای مرطوب قابل استفاده است؟
بله، فرمولاسیون اپوکسی اصلاحشده مقاومت مناسبی در برابر رطوبت و بسیاری از عوامل محیطی دارد.
آیا این محصول در برابر مواد شیمیایی مقاوم است؟
بله، در برابر بسیاری از اسیدها، قلیاها، نمکها و رطوبت مقاومت مناسبی دارد.
آیا ظرفیت باربری جدول برای همه شرایط معتبر است؟
خیر، مقادیر ارائهشده نمونههای مرجع هستند و ظرفیت نهایی باید بر اساس طراحی مهندسی و شرایط واقعی پروژه محاسبه و کنترل شود.
